IC供电端口的感容如何放置
1，项目主控IC是SMT32
2，外接供电，插拔时候烧毁smt32--旁路电容对地短地
3, 后来用示波器捕捉STM32旁路电容波形，发现有超过5V波形
4，现在的电路是，STM32供电AMS1117-3.3输入端口串入22UH绕线电感，而这个电感附近并没有放置电容
5，初步分析，插拔这么一个动作，形成尖峰脉冲，越过AMS1117-3.3进入STM32
其实还是有很多不是很理解，其中一个问题是，低压MCU供电端口的感容，如何加入比较合适呢?
1、STM32供电电压为3.3V，你的电压能过冲到5V，如果超出STM32的电压承受范围，经常拨插自然会损坏。
2、电感，我个人觉得不需要，如果你是想跟别的模块隔开，用个磁珠就行。
3、供电的滤波电容耐压是多少V?如果是6.3V耐压肯定没有问题，如果只是瞬间超出电容耐压范围，超出不多的话，瞬间，是正常不会击穿的。
4、如果你觉得没有办法解决的话，后续批量生产，在供电引脚加个TVS管。
上传图片，看的清晰
原理图呢?
觉得AMS1117出来给STM32供电就可以了，可以不用加电感，电容可以适当加一些。插拔供电时可能会对电源造成打火和一定的扰动，建议在电源输入端价格大点的电容，最好能够不带电插拔，插好了电再开电好一点
2，外接供电，插拔时候烧毁smt32--旁路电容对地短地： 旁路电路短路，电容品质不行或是耐压值不够?5点几V不应该击穿电容的?
带电插拔，是测试。我自己使用肯定不会，有时候我们设计原理没问题，但是就是有不停地品质问题。
电容没有击穿，是MCU供电管脚对地短路了。
电容靠近放，你烧毁MCU，最好是做ESD方面的防护，
1、看你回路，加了电感V=L*di/dt，可以猜测降低电源上下电的是时间或是减小电感的值，有助于解决该问题。
所有单片机的I/O都有一个最大可承受的电压范围。
2、此处加电感的目的是什么呢?
靠近放，和材质很有关联。在信号进入IC之前的线路放置。
加电感目的是把各路供电模块区分开来，防止交叉干扰
正常电感完全可以不需要 电容最好是100UF

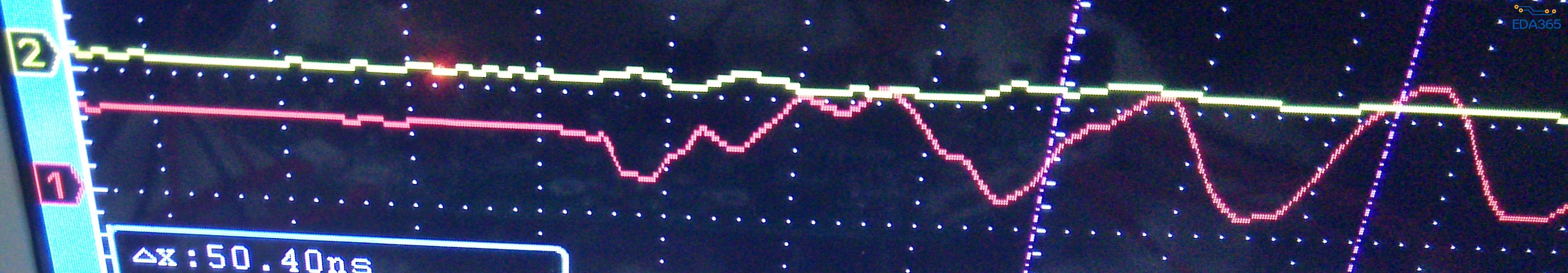

示波器捕捉到的波形是ns级别，
记得有次我也类似你这样， 1117输出电容只是22uf 太小 导致偶尔出现MCU复位不了 ，后面改为47uf以上的 完全可以
