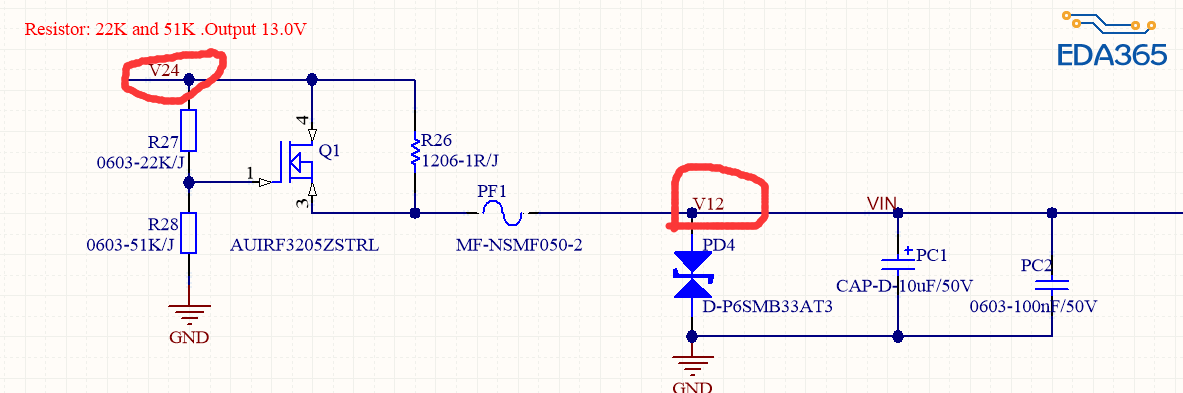

mos管电路的用法 看不懂 请大家探讨

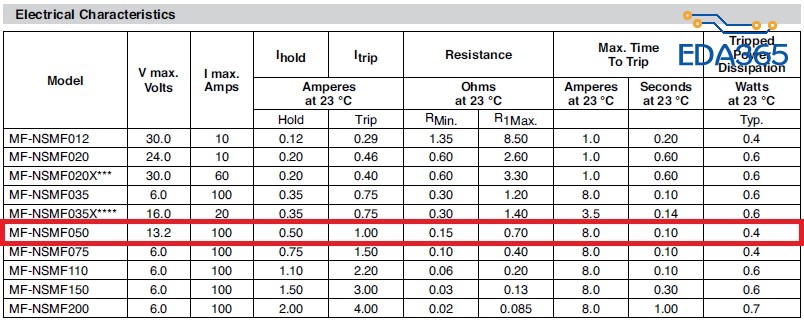

PTC，按1A*0.7，也最多是0.7V的压降，那还剩下11.3V呢，1欧的电阻跟谁并联都是小于1欧的，PTC限制了回路总电流，如果最大电流只能过1A，那11.3V压降从哪里来呢

我也看不懂

書到讀時方恨多！

应该是一个NMOS的驱动电路吧，不像常用的电平转换电路。

应该是一个NMOS的驱动电路吧，不像常用的电平转换电路。

该电路没有分析的价值，完全靠特定的条件下得到12V.并没有适用性,想这种不靠谱的电路少用.

我记得以前有个人发了一个19种电平转换电路,这个应该完全靠增强型NMOS本身管子参数的特性做的电路,吧.

fallen小编，这个电路很疑惑，所以发帖求助，结合狗小编贴的两张图。您的特定条件是指给id一个特定的电流吗?

小编大哥，小弟结合两张图没看懂

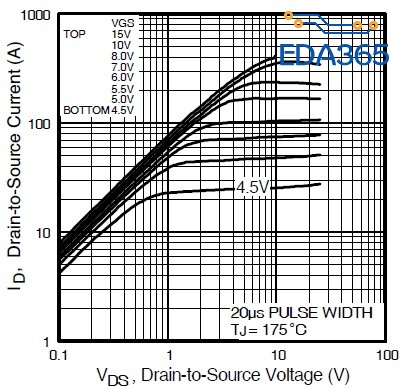

• 第一張圖是 AUIRF3205 V_DS v.s. I_D 的特性 。

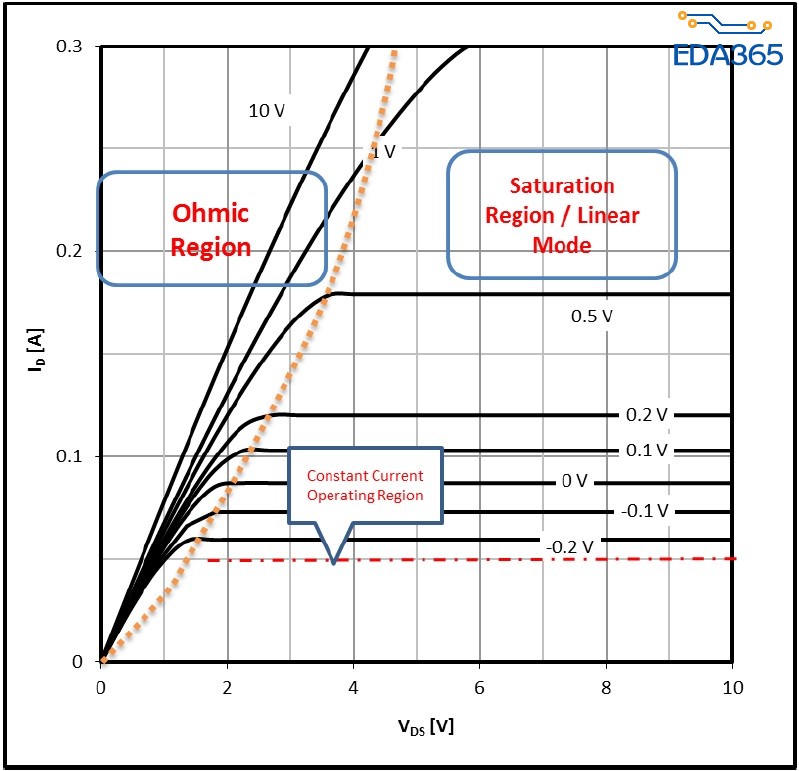

• 第二張圖是一般對 MOSFET V_DS v.s. I_D 特性曲線的解讀。
• V_DS = V_R26
• I_Load = I_D + I_R26


我表示看不懂啊，狗大解释一下，MOS管跟R26并联，1欧的电阻，1206的封装，12V的压降，意思说通过电阻的电流12A，这不科学啊

小编大哥，我和楼下有相同的疑惑，1206的1欧姆电阻能挨得上12v电压吗?

家裏沒大人?輪得到 R26 說話嗎?

这个电路有点不是很明白，R26的电阻是选择性的上吗?出12V时，R26不上?

如果R26不上件，特定条件下输出12V可以理解，但是R26如果上件，输出12V，必须靠保险丝和R26的串联来顶到12V，耗散功率保险丝根本就顶不住。
