关于以太网接口电路的问题
时间：10-02
整理：3721RD
点击：

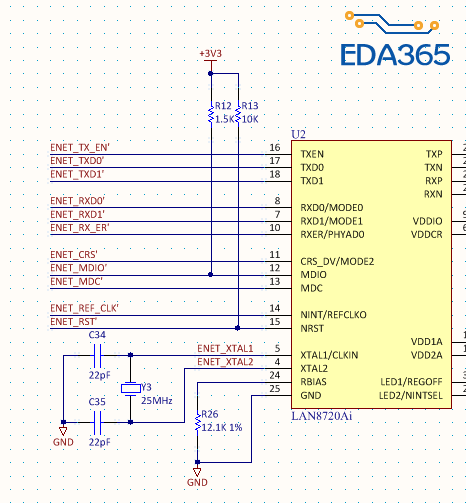

这以太网接口电路中电阻R12的作用是什么，阻值为什么选1.5k的
1.5K和10k的电阻是上拉电阻,1.5k是因为芯片的输出驱动一般是oc、OD、或者push pull，对od（oc）即共漏（共集）输出而言，只有下拉的管子，因此只能输出低电平，而不能输出高电平，所以一般会在外围电路中加上上拉电阻，选择1.5k一般是从上拉能力和功耗的综合考量，电阻太大，上拉能力不足，电阻太小，会造成功耗太大。10k是为了防止复位信号在空闲状态不稳定，从而把它拉高，低电平复位直接拉低即可。
感谢分享！
