关于SD卡电源问题

看了这个原理图，关于SD卡的3.3V电源有2点疑问：（1）Q4、Q1所组成的开、关电路意义何在?不用SD卡照样工作啊
（2）既然是开关电路，为啥要Q4、Q1一起用，感觉用一个不就可以达到目的了?
求大神解惑啊

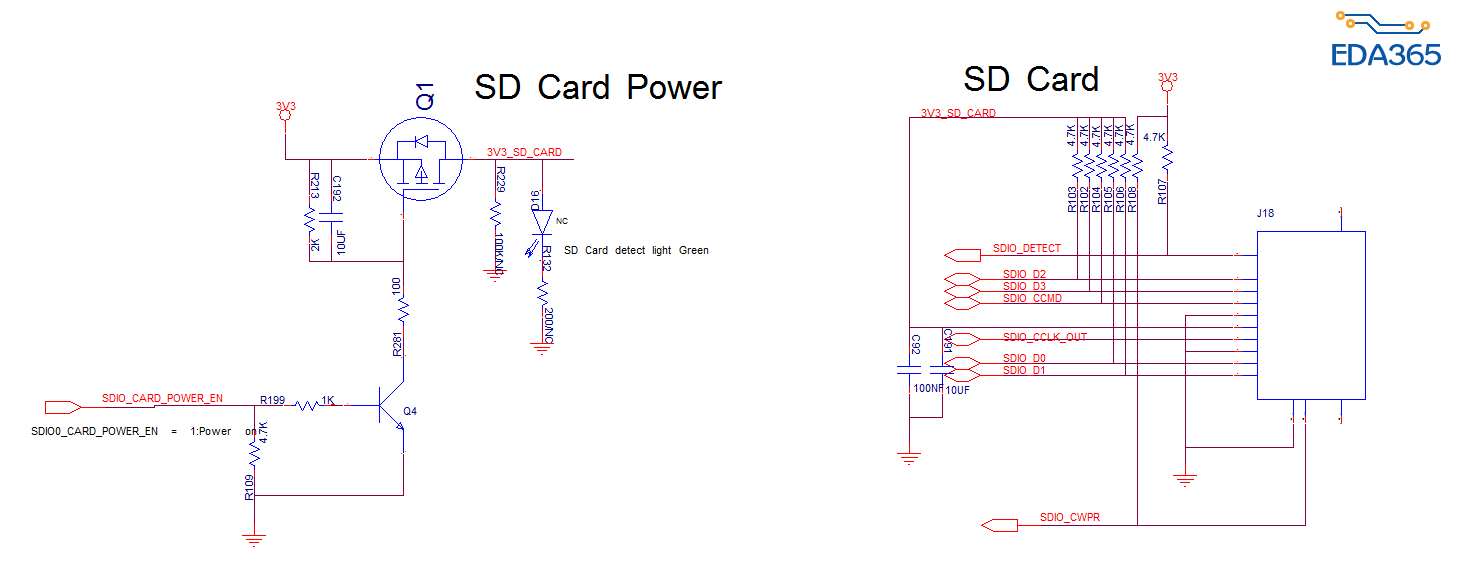

SD卡原理图

Q1 使两个电源隔离，Q4 有个使能脚来控制Q1的导通，用SD卡才打开SD卡电源，这样不用一直打开SD卡电源，感觉是为了省电，还有一个 如何你一直通电，没有SD卡 是不是会出问题。

SDIO-CWPR是个检测ＳＤ卡的引脚，当不插卡时为高电平，当插入卡时为低电平，ＣＰＵ检测到该脚为低后，输出个高电平给让Ｑ４导通，Ｑ４导通即Ｑ１导通，这样来给卡供电。Ｑ４可以不用，SDIO-CWPR 网络直接接Ｑ１　Ｇ极。

這種作法，通常是因為控制 PMOS 管 Gate 的電平不夠高，無法將 PMOS 管完全關閉。所以利用 Q4 來把 Q1 Gate 的控制電平隔開，讓 V_G = V_S（V_GS = 0V），這樣 PMOS 管就會被關得死死的。
如果 SDIO_CARD_POWER_EN 的電平是 1.8V，這樣就很合理了。

楼上正解

狗哥，之所以接了Q1，是不是有以下两个原因：
1、有可能是CPU工作的IO电平小于3.3V，通常为1.8V
2、即使CPU的工作的IO电平为3.3V，当可能该引脚为弱下拉，会导致PMOS管的GATE的电平不够高，导致有可能不完全关闭?
可以这样理解吗?

豁然开朗，谢谢超级狗

不错，不错！

赞同

省电的设计；因为产品待机3V3还是有电，使用pmos开关切掉供电，

有点多余吧 本来SD卡 电流就很小 关机后3.3V 应该也会关闭吧 如果不关闭 这个开关应该合理

c192是减缓导通速度的么?

问题的关键是为什么SD卡的供电电源要可控
