跟踪电压电路原理求教
时间：10-02
整理：3721RD
点击：

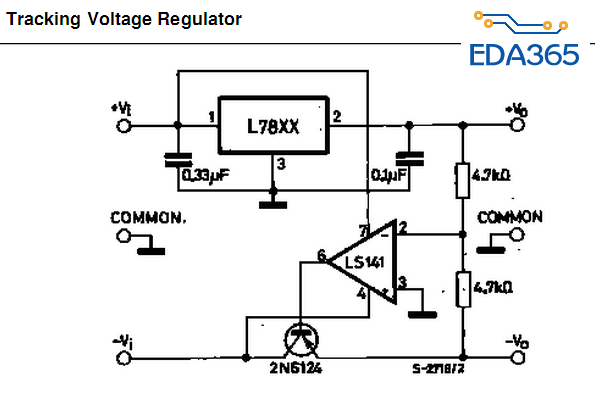

看了一下L78XX的数据手册，这是一个跟踪式电压电路，可是不懂其中的原理，求教一下：能否讲解一下它是怎么样实现 “跟踪”的?
不能"跟蹤"那就是"匿蹤"了，找不到最後就是"失蹤"！
误差放大器根据2脚电压与3脚的0电位比较结果去调整三极管。根据”虚短“原理，3脚电压为0V，那么2脚电压也为0V，因此输出的负电压大小必然等于正电压的大小，这就是所谓的“跟踪”了。
PNP三极管射级跟随，运放相当于1:1反向输出。
