我犯了个错，划破了3G天线的参考地....

今天注定是个煎熬的一天...

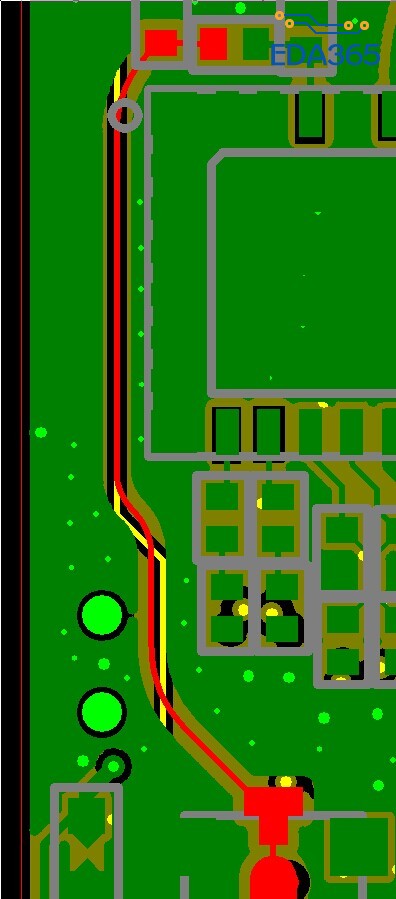

上周改板犯了个低级错误，在3G射频走线下面第二层走了一根平行线，把3G天线的参考地划了个长长的刀口....如图所示，红色为3G天线，下面的黄色为本不该走的SYS_RST信号线....
这么低级的错误，居然发生在我的身子....这是这个项目的第三次改板第二版其实已经量产了。第三版只是增加了一个按键FPC排插...这么简单的改板，我却疏忽大意，没注意到天线的避让区，匆匆发板...现在校准基本都能过，但灵敏度太低，请教各位RF大师们，这种情况，还有其他补救的办法吗?

補救措施︰
馬上寫好履歷表！
記得是要寄出去，不是貼在門口。

恭喜你，你获得了一个较长时间的稳定职位。在你赚回损失之前你老板不会放你走的。

切斷掉表層二端銅線，焊接上細小的同軸電纜線來替代。   Orz

意思是，切断板上的3G射频走线，手工焊上50欧姆的同轴电缆线代替PCB板上的射频走线吗?

是的！就是這樣 ~~ 瞄。

看样子板层不多吧，继续改板，一分钟都不要犹豫！，只改第二层走那条线就好，然后只出第二层的gerber给板厂，发，祝你好运。

看来要改第四版了

交叉还不只一个地方，改版吧，射频这块不能用任何侥幸

第四版！

forth edition

世界那么大，我想去看看！

估计发板前没有审核吧

不知道为什么会出现这种错误。一般发gerber前都会做好阻抗控制文件（标出要做阻抗的线）。
已经是为敏感信号线再审核一次了。
3G，无能力为。第四版走起。两层板现在才多少钱=，=
