电路图中大家用什么符号表示电阻式湿度传感器？
时间：10-02
整理：3721RD
点击：
建库的时候不想简单的画个框框和两个引脚出来，想找一个比较富含意义的符号，不知道大家有没有好的符号可以Share。

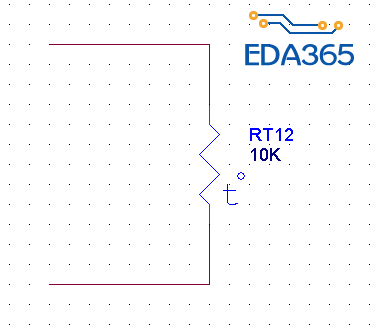

比如这种类型的：
、
比如这种类型的：

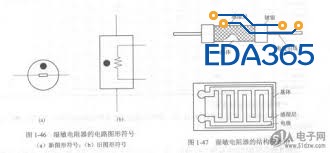

、我用這樣子的符號
阅读权限: 9
網路上傳說！
谢谢！
还是超小编是大神，自己后来也还是采用了公司原来的符号，在此符号上做一下改动。

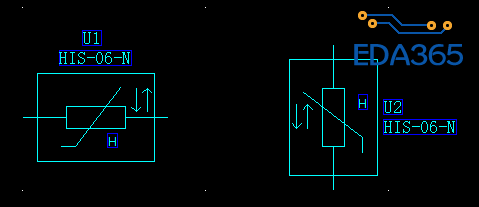

湿敏电阻还是负系数的，所以上下相反的示意还是在，同时像压敏电阻的符号一样，把压敏的相关量U改为湿度的相关量H，同时加上一个框框表示传感器芯片，最终如下图：
左面是水平方向的封装，右面是垂直方向的封装。
