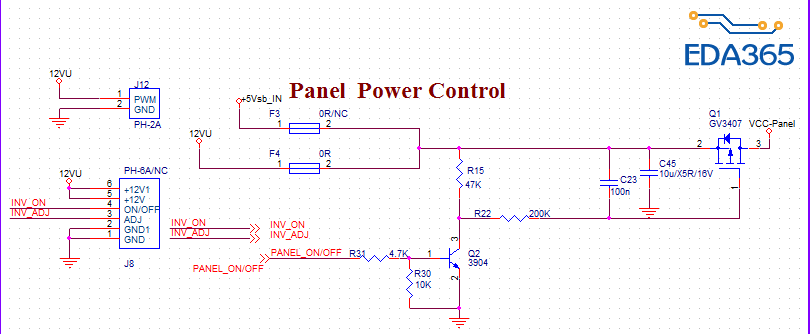

这个电路是如何实现的？求大神帮忙细细讲解一下，谢谢！

你是不是搞电子的呀。非常简单一个电源MOS开关电路，MOS开关用一个三极管反向后驱动。

输入低电平，三极管不导通，PMOS管VG=VS,VGS=0 PMOS管不导通；输入高电平，三级光导通，VG＜VS，VGS＜VT,PMOS管导通，输出电压12V.

TV板卡的电路，对吧。

开关电路

类似的问题，像是有多个帖子了

这个电路原理是这样的：当Q2 1脚输入高电平时，Q2便导通，从而Q2第三脚为低电平，故Q1第一脚为低电平，又由于Q1 第2脚为高电平所以Q2导通，此时的Vcc-Panel的电压便是左边的5V or 12V。当Q2 1脚输入低电平时，Q2不导通，那么Q1也不导通，故Vcc-Panel为0V。

LVDS背光电压，

就一个开关控制

负载多大呀?C23 R22这么大，Q1顶的住么
