怎么样理解差分耦合电容

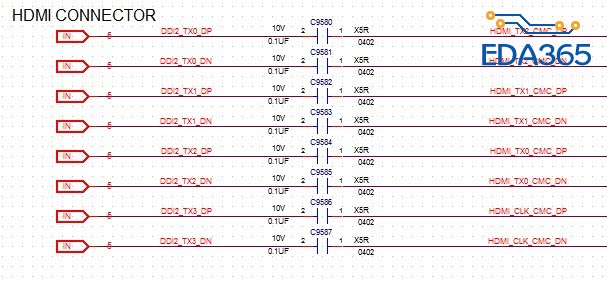

  如图，为什么要加电容，还要放置在连接器端；该怎么样去理[img=0,1]file:///C:\Users\mid-237\AppData\Roaming\Tencent\Users\2880331848\QQEIM\WinTemp\RichOle\%0V9G6@9[VJKZCED0_C37BJ.jpg[/img]解AC耦合呢?

使用电容实现LVDS数据连接的交流耦合有很多益处，比如电平转换，去除共模误差以及避免输入电压故障的发生
fyi
longsoncd

我LVDS从来没有用过AC耦合

在实际设计时，通常高速差分传输方式一般建议采用AC耦合，去处直流分量对信号的负面影响，也遇到过有些主芯片端其实已经在内部做了AC耦合，所以应用上可以不再考虑

HDMI的TMDS通常在叠加在3.3V上面，有些系统可能需要隔直。
而LVDS没有叠加在直流上面，一般直接连接。

  完全可以直接连接
