请问图中PGood部分是否可以直接驱动LED？
时间：10-02
整理：3721RD
点击：

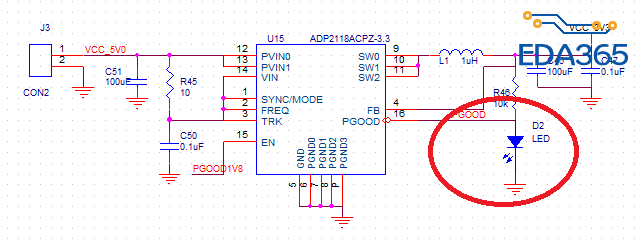

上图红色圈PGood部分是否可以直接驱动LED?
PGOOD里面，等效电路是怎么样的?还有你的LED特性具体是什么?
可以啊，PG就是一个OD输出，要上拉，高有效，驱动LED没问题的。但没什么用，指示不了什么信息
可以，但能驅動的電流不大。

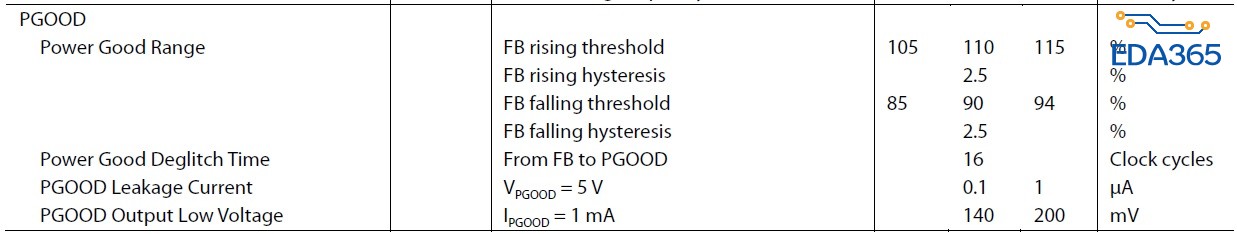

芯片資料說，流過 1mA 時下拉電壓最高會到 200mV = 0.2V。如果你的 LED 是紅色的，VF 約是 2.4V 可能還好；如果你是藍光或白光 VF = 3V 或 VF = 3.2V 那種，3.3V - 3V - 0.2V - VR-Limit = ………… 所剩無幾，甚至還不夠！
学习了。
