求助，铁氧体磁珠的应用

EMC测量中，100-300MHz之间的辐射超标，需要在信号路径中衰减这一部分频谱能量，正常工作用时钟频率为10.41Mhz，上升时间可以延缓到22ns。
LE的频率为：300KHz，
CLK的频率为：10.41MHz。
以上信号都为一拖8，负载前有用74HC245整形。
当在74HC245输出端串入电阻75欧姆时，波形比较完整：
当在74HC245输出端串入600R磁珠时，LE会有过冲，CLK则整个幅值被从原来的（0~4.2V）变更为 （-1~5.1V）。
请问磁珠抬升信号上下幅值的原因是什么?需要如何改进?

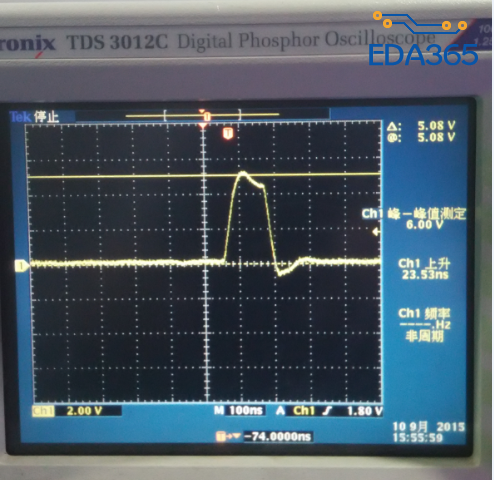

始端串入75R电阻的LE信号，

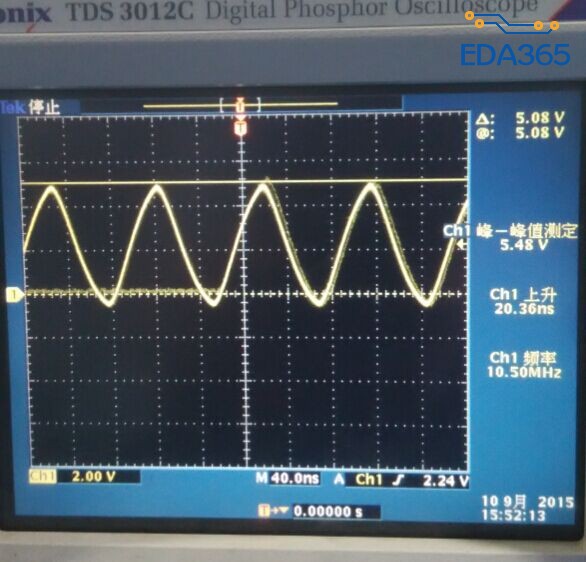

始端串入600R磁珠的LE信号

始端串入75R电阻的CLK信号

始端串入600R磁珠的CLK信号

应该是阻抗的不匹配导致的反射增大吧！我的理解

搬凳子座前排等着~~~

是不是因为磁珠在100-300M频率范围内会有几十欧的阻值变化吧！

600R的磁珠，在100Mhz的时候，阻值为600欧姆，到300M的时候，应该会更高一些，但是，这些都只对时钟反射的多次谐波有效，有用的时钟信号只有10M而已，按理说对时钟波形不应该有影响的！

http://www.murata.com/zh-cn/products/emc/emifil/bl/effect

请问磁珠抬升信号上下幅值的原因是什么?需要如何改进?
---应该就是磁珠的频率特性。由于你的周期性方波按照傅立叶级数展开，包含了不同的频率，而不同的频率下磁珠的阻抗不一样。造成衰减的不一致（或者叫阻抗不匹配）。由此得到上下冲。而电阻对于你的频率范围内基本就是恒定，10M以及22ns的上升沿应该算是比较低的速度了，对于你的走线的长度来说，我觉得反射已经不那么重要了。

个人觉得把磁珠的阻抗改小，也许会有好处。比如村田网站上的测试用例，220R/100MHz.
欢迎大神拍砖！

不懂，学习

今天更换了120R磁珠，信号完整性更好一些了，但是信号的频谱上，能量也更强一些，特别是在比较关键的30-100Mhz，这一段容易辐射超标的频率范围内。

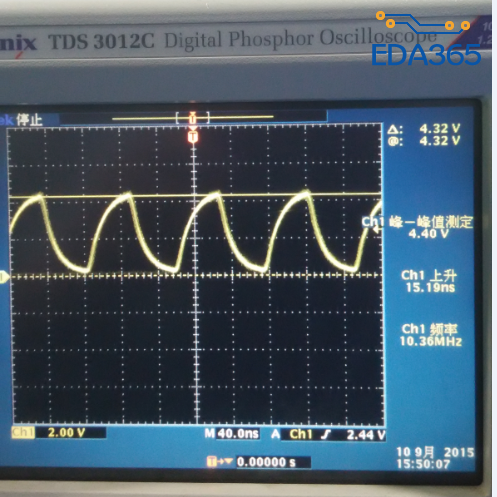

串入120R磁珠的波形

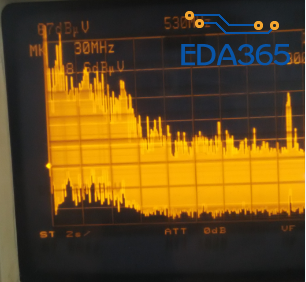

串入120R磁珠的频谱

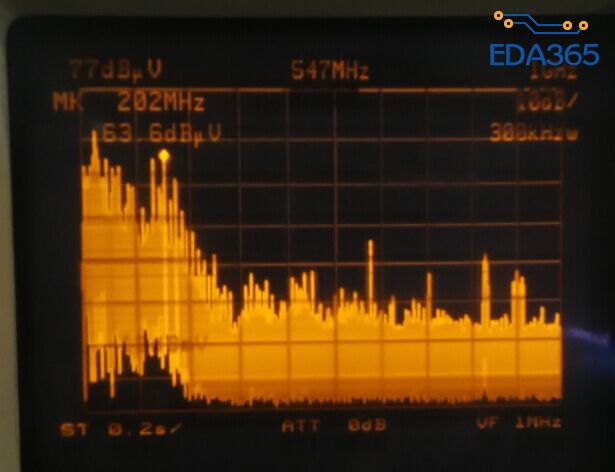

600R磁珠的频谱
