四五脚为何要对地短路？

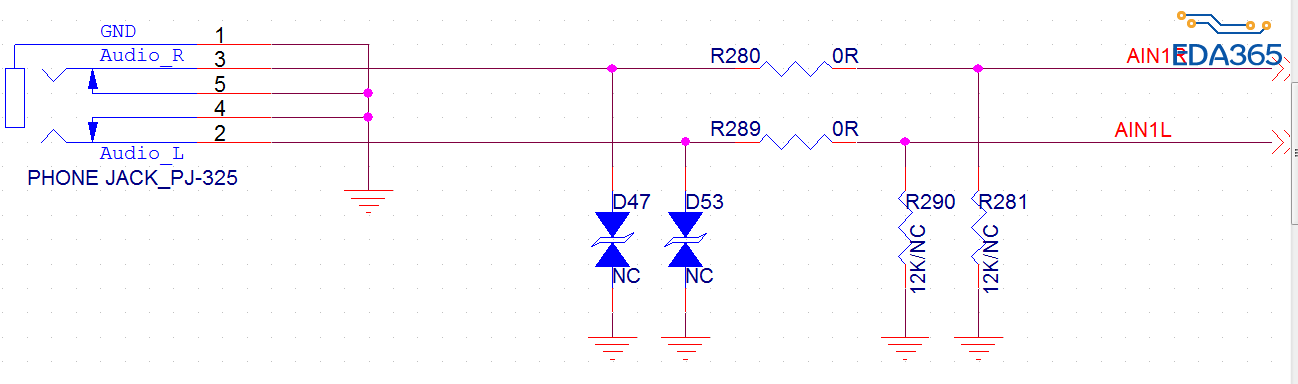

这是TV板卡上的耳机座出的一个电路图模块，图中四五脚
为何要对地短路?求解，谢谢！
[img]file:///C:/Users/cultraview/AppData/Roaming/Tencent/Users/1483380060/QQ/WinTemp/RichOle/Z7NSL0B654QPPRZ[A4W[EGA.png[/img]

4、5脚可能是安装孔吧。看一下手册呗

會不會是電流偵測?當偵測到接地后IC 就停止輸出了。 看spec ；

应该是防止噪音吧。当耳机插入时，4,5脚自动弹开，拔出后，接地，应该比悬空好。

不断路也是可以的，4.5脚用来做插入检测，接不接地不影响

同意5楼建议

检测的

这是耳机的保护功能啊，悬空很容易遭静电，接地才稳妥，

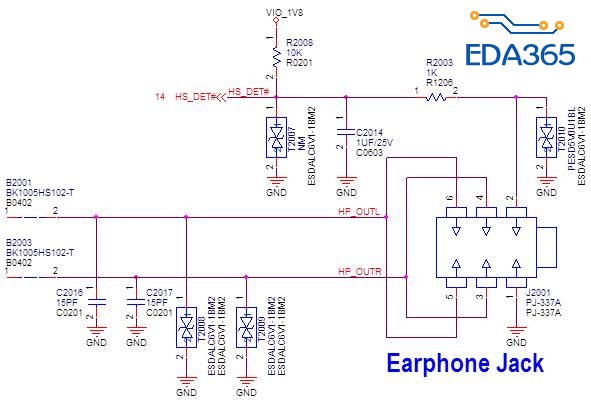

那要看插座的管腳安排，有的插座最外面不是地（GND），靜電打入時就第一個中槍。 以樓主的貼圖來說，最外面是地（GND），可能不需要這樣的防護，但某些狀況的確需要做這樣的處理，下面這個爛機種就是例子。

你说的是对的，不单单防止噪音，还可以防止外界产生的静电从2、3脚转入到芯片将芯片烧坏。

那我是不是可以得到悬赏了。哈哈！

个人觉得静电一说，没什么太多的必要。

在耳机接头没插入插座时，3和5,4和2是分别接在一起的，一旦接头插入插座时，3和5,4和2会分别分开，从系统可靠性角度讲，4和5脚是应该接地的，这样的话，耳机没插入的时候，左右声道接地，系统输入为0。很多时候悬空，带来的风险就是一旦从外界串入一个大电流，可能会烧毁板上芯片。

嗯嗯，说的有道理。那R280、R289为何为零欧电阻呢?

串联的那两个电阻包括对地的两个电阻，应该是预留做阻抗匹配用的，无论是做音频输入还是输出，实际测试时，可以适当修改阻值进行输入/输出阻抗匹配。
