请教各位大侠：PHY在一个板子上互联问题

可以

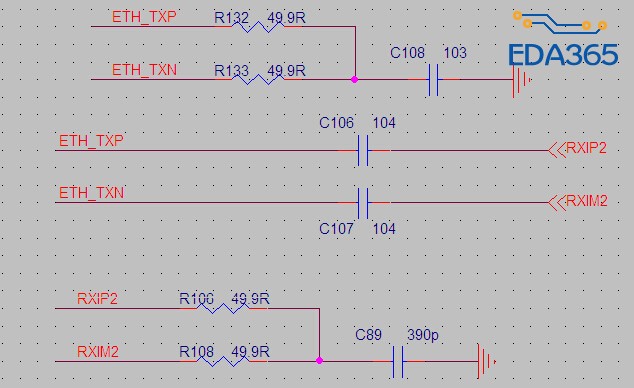

怎么实现呢，是图片中的连接方法吗?

要看你芯片 实际情况，看是否要加AC耦合电容。

如果都在同一个板子上可以互联，主要就是考虑电平的匹配。另外还有些输出是电流模式的，有些是电压模式的，这些也需要考虑。

我觉得还是加两个变压器吧 虽说麻烦点 但是靠谱。  如果不加实现了 记得告诉我一声  我也学习学习

应该可以的

同一个板子，可以不加网变。

怎么能知道是电流模式还是电压模式呢?

嗯嗯，好
成功了我会在这里发原理图

电压模式:输出接变压器那边有上拉，变压器中心抽头要供电。电流模式:输出接变压器那边没有上拉，变压器中心抽头不需要供电，直接接电容到GND.

谢谢小编，懂了，我的这两个都是电压模式。但是9161AEP中心抽头是2.5V，175C是1.8V，这两个不加变压器的话，是不是不能互联?

只要电平和模式匹配就是可以不用网变的，如果不匹配一般来说一定要用网编，去年因为这个还砸了个板子

中间用电容隔离100nF   两端分别上拉到2.5V和1.8V，你试试看。

嗯嗯，好，我先试试
