MOS管的问题
时间：10-02
整理：3721RD
点击：

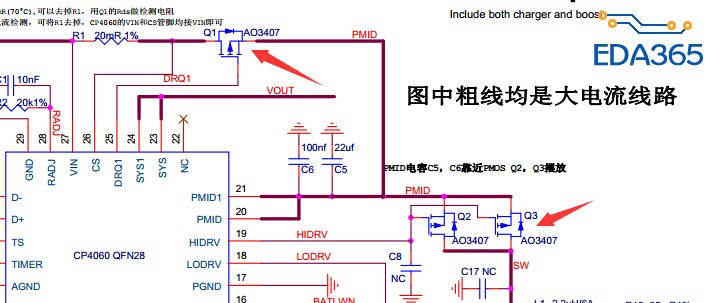

箭头处我用的是SI2307！
想问一下，Q1为什么跟Q2,3相反（S和D）着接的。

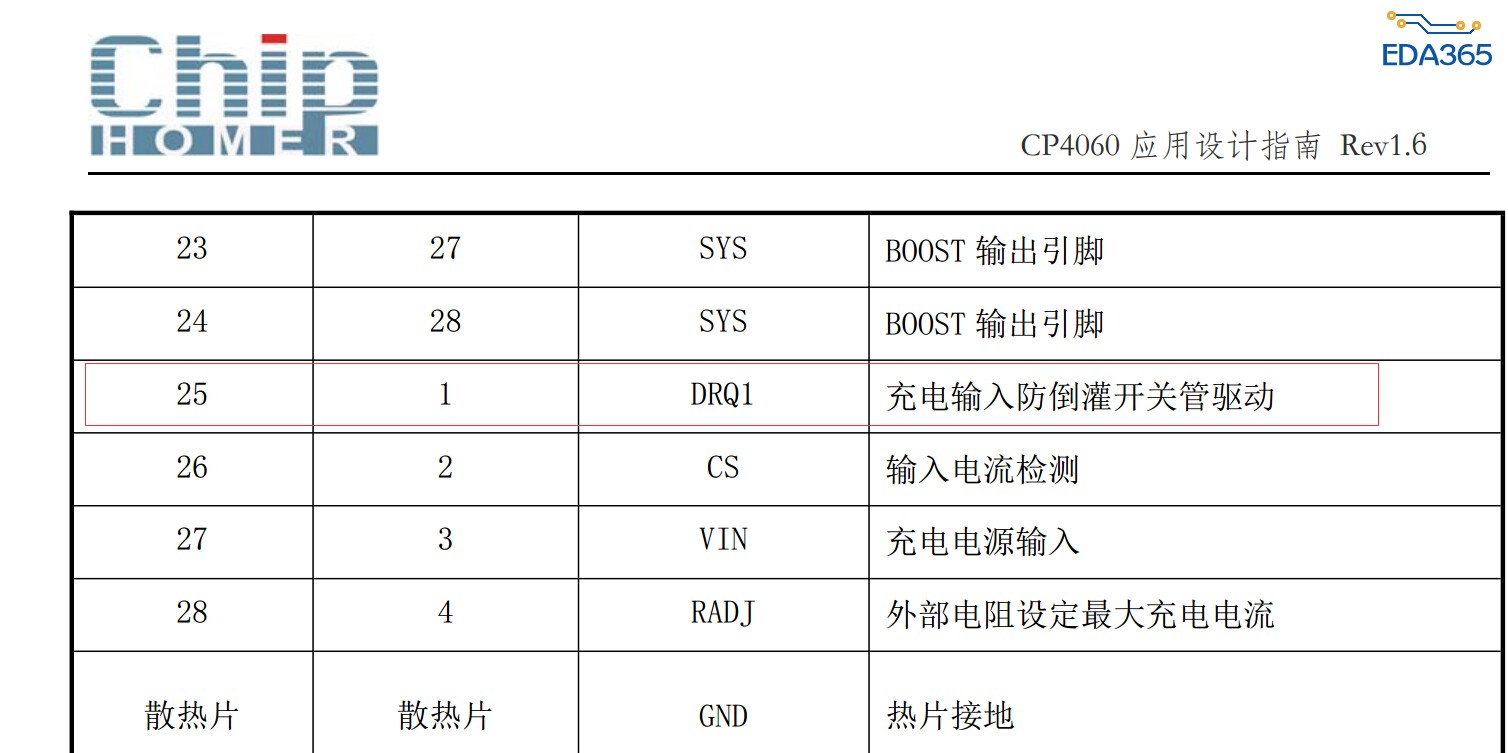

是不是因为25脚一直是拉低，使P-MOS一直是断开状态。但是5V却能从D到S间的二极管导通过来?
就是PMOS的常用用法
1 防止倒灌的不能关断的用法（1个PMOS）
2 不能防止倒灌的可以关断的用法（1个PMOS）
3 防止倒灌的又可以关断的用法（2个PMOS）
有电路图吗?想学习下实例
1 防止倒灌的不能关断的用法（1个PMOS）
---你的Q1就是这个用法
2 不能防止倒灌的可以关断的用法（1个PMOS）
---你的Q2和Q3就是这个用法
3 防止倒灌的又可以关断的用法（2个PMOS）
两个串联起来就这个用法。
多谢fallen！
又是移动电源的IC，呵呵
是做一个电池供电的电子产品！到目前这个模块还存在缺陷！有些机器一直无法开机。不知道那里出了问题
一个控制充电，一个控制放电。
