帮忙看看这 AV IN检测电路

时间:10-02 整理:3721RD 点击:

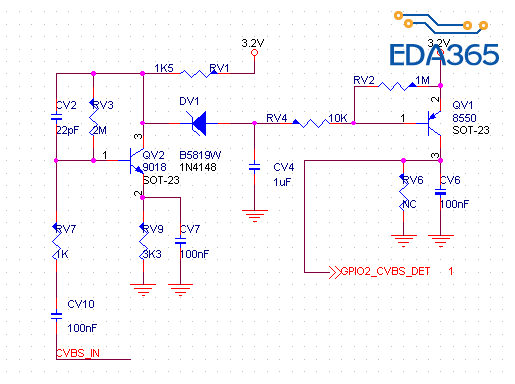

CVBS接入检测,当有CVBS接入时屏幕自动切换到CVBS显示,不明白是如何检测的,帮忙分析分析!


没有信号的时候,DET=0;有信号的时候,DET=1;
分析如下:
1 9018在没有静态的时候,DV1两端的电压基本相当。
2 当有视频信号过来的时候,CVBS幅度1VPP。9018做放大使用,使得DV1在导通和不导通状态切换或者一直导通(看CVBS的视频内容,如果都是黑电平的话,应该是处于切换状态)

9018这个管子好像是有静态的,如果知道β值是可以算出来的,用仿真软件试了一下,基极静态大概是0.9V,不知道这电路检测是的CVBS信号的哪一部分,是场同步还是色同步,还是有效视频区,个人觉得应该是有效视频区,仿真用的是3MHz 350MV的弦波,发现不行,把CV4改成0.1uF的就感觉还行,有信号时检测端会拉高,但具体要怎么解释,我还有点捋不清,还有就是如果输入是黑电平或者白电平,这如何检测?

可以适当的把CV4改小一点,这样滤除的信号比较少。
9018的静态工作点,你可以计算一下,你有个2M的电阻在那,不论HFE多大,VCC那端的电压比较高。

还是分两种状态吧。1.无CVBS信号时,QV2处于截止或放大状态。此时QV2集电极电压有效值不足以使QV1导通,检测为低  2.有CVBS信号时,QV2集电极电压有效值被拉低(缘由可从QV2的交流通路理解,CVBS信号属于高频段,其中CV2\CV7等效短路打破原三极管状态,明显集电极被拉低)。但此时集电极的信号仍含有cvbs交流成分。那CV4会滤除交流成分,此时QV1打开,检测到高。CV8应该是旁路滤除残余高频信号的

我觉的第一集三极管和中间的开关二极管就是起到开关的作用

我觉得一大堆东西就是用到了三极管的开关作用

请教一下各位,图中的CV7是起到什么作用的?

谢谢大家的分析,之前没有把CV2和CV7考虑进来,没分析交流通路,把CV2和CV7的阻抗加进来就OK了,这个电路检测的应该是色同步信号,不管画面是不是纯色场,色同步信号是一直有的,不知道这样说对不对?

提高高频的放大倍数

MARK  学习下

泄露机密了 请珍重!

领导已经找我谈过话了,上班时间逛论坛,不想混了.硬件有啥机密可言,水爷。

你不要聽布拉斯基在胡說,上次他把百度雲盤的密碼給我,裡面連喝花酒、養小三的照片都有。

学习了,多谢!
