SPI 2.4G无法唤醒，串电阻后正常，求解！

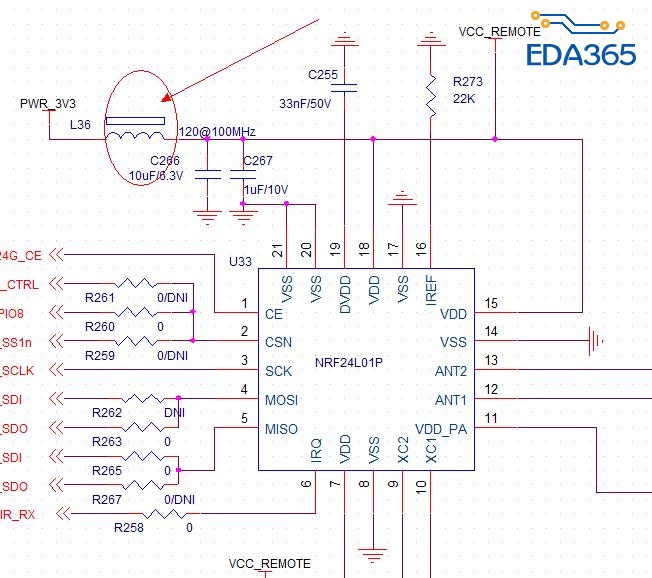

下图是一个SPI   2.4G，    放在机顶盒主板上做遥控器接收端。
开机可以正常使用，毫无问题，但是休眠后，遥控器就无法唤醒了，中断没有输出。
把磁珠换成0电阻，有30%概率可以唤醒，把磁珠改为3R3后，100%概率一键唤醒。
3V3的电源，有40mV的纹波。

求其中的原因原理。

是真待机还是假待机?
3.3V/40mV已经很好了。

【有40mV的纹波】 頻率有多高?

磁珠前端为250K  HZ左右，
过滤波电容后，为35K  HZ左右。

建议做以下实验：
1. 将后端的滤波电容改大一点试试。
2. 将3.3V的电压降低0.2V试试。
3. 如果上述两个都无效，则猜测应该是3.3V的上升时间的问题

目前把磁珠改为3R3已经正常工作了，
改之前，接入电压约为3.34V，串电阻后，后端电压在3.3V之下。

看似很深奥的问题，新人等待高人解析

是由于串大电阻电压变低了吗? 不应该

我感觉是唤醒时间不满足造成的。从唤醒到正常工作，电流会突变，加磁珠会影响这个过程，因为磁珠具有感性。加0欧姆，时间太短。

中断没出来，就没法唤醒

中断没出来，是因为内部电源切换没达到一定的阈值，你没理解我的意思

加0欧，有1/3概率唤醒，
用3.3欧，100%唤醒。

不说了

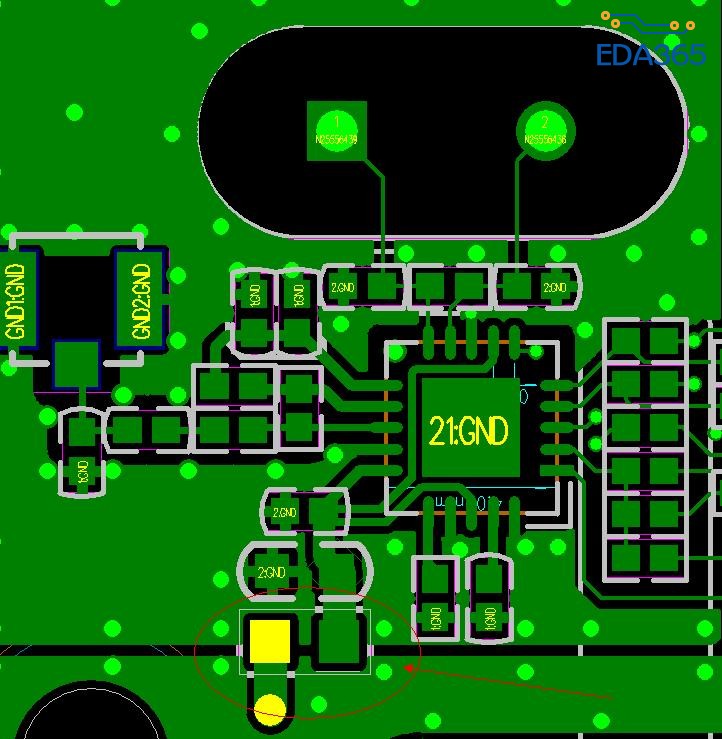

慎用磁珠，在理解它之前，我讨厌用磁珠的，有的时候问题解决了，其它问题出来了，电流在mA的都都采用RC结构，图中layout也是个大问题，可以加磁珠唤醒时测试一下管脚电压是否会瞬间塌陷。
