串在SW和VOUT间的C13有什么作用

同步BOOST，输出PMOSFET并联电容，应该跟纹波与EMI有关系。

顶起！

顶起！

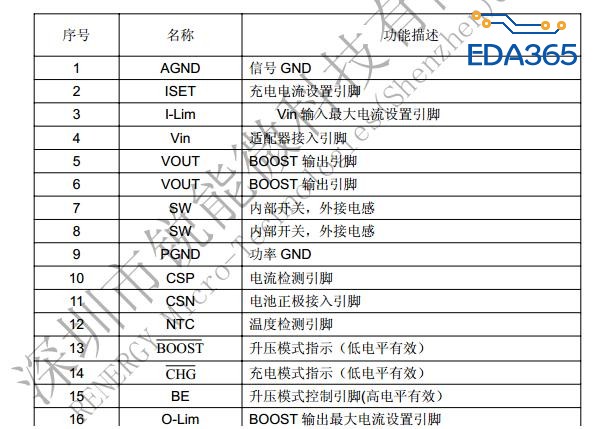

对于一般的DCDC好多都有这个boost引脚，boost顾名思义升压，抬高。个人观点:1.依规格描述，这颗IC兼升压输出功能（一般电池3.3-4.2）及电池降压buck充电两种功能，所以在这里Vout引脚一个是提供升压输出，另外就是担任降压中的boost（自举电荷泵）的作用2.两种工作的切换由csp、csn差分检测，由内部开关控制

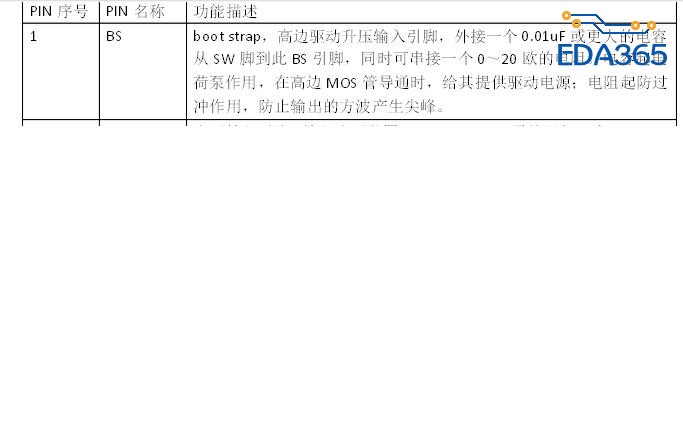

补充:对于一般的降压BUCK，高边mos和低边mos均采用NMOS（内阻损耗小），这样就会出现高边NMOS需要一个比输入电源电压高的栅极电压来驱动，而往往这里的10nf左右的自举电容就可以将栅极电压抬高。已附相关图片

领教

受教了！

这个芯片外接负载后，输出电压被拉低，但去掉这个电容后，电压就正常了，很奇怪

升压时这颗电容我觉得不应该起作用

这个你要问他们，不太理解。然后你会了，过来教教我，

芯片手册没介绍吗

看不清楚C3,4,5,6的容值，到uF了吗?感觉C9和C13起着类似的作用。有芯片内部框图吗?看外围猜不太出来
