线控耳机原理

请各位大神看看，这个线控耳机原理图是否OK，主要是实现安卓手机的上下曲，播放暂停等功能。如何修改能使用性能达到最佳的效果。另外，MIC+(TP6)脚是否需要加ESD管，如不加ESD管会不会在使用过程中把MIC打死，感谢！

【请各位大神看看，这个线控耳机原理图是否OK....】
沒看見圖啊！怎麼看? 看啥?    >_<|||      Orz

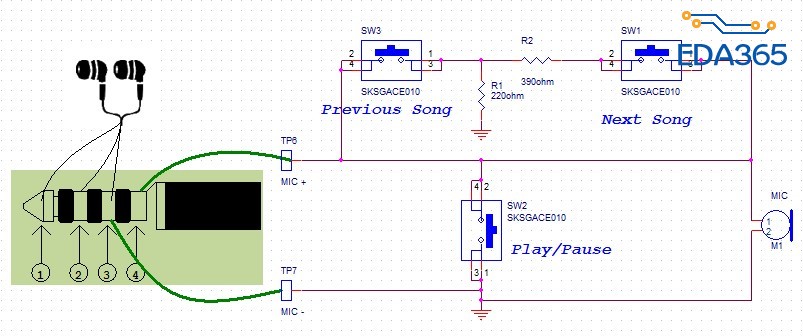

上传线控耳机电路图如附件，图片要有链接地址，昨天刚注册的账号，还不知道怎么玩。请各位大神多多指点，感谢！

ESD管要放在M1旁邊，放遠了防護ESD效果會打折扣的。看你的耳機想賣那兒? 潮濕的區域，不放基本上不會有太大問題。要是到了北方或是歐洲、米國，不放ESD管用沒多久肯定會死給你看。
如果按鍵旁邊有縫隙，嘿嘿...那ESD管不是放一個就能解決的。
线控耳机要配合手機端的辨識去修改。通常是硬件固定後，看看按壓不同的按鍵所得的分壓值，是不是有足夠餘量使軟件容易區別。

谢谢小编的回复，之前我拆了很多安卓线控耳机，发现里面都没有上ESD管，故为了省成本我也没放上。上次工厂做了1K，发现有几十个MIC不良，经厂商分析为FET损坏(ESD静电损坏)。请问这些厂商不加ESD管，不担心打死MIC吗?

上聯  壞了才有理由可以買更新更酷更好的耳機，
下聯  可以促進人民消費擴大內需提振經濟市場。
橫批  下次不賣這家的產品。    >_<|||

耳机插头的左，右，地，MIC这4个脚都是裸漏在外面的，我们在使用过程中也有可能拿到它，请问人的静电会把MIC打死吗?

你可以拿打火机打一下

用打火机来打静电，嗯。这是个好办法

用打火机来打静电 good

用打火机来打静电，very good
