50欧姆PHY到光纤口的差分信号

时间:10-02 整理:3721RD 点击:

最近做一个PCB,被要求PFY到光纤口的差分信号走50欧姆,不知道大家有没有遇到过这样的芯片?

通常的是100欧

有见到过50欧姆的吗?

原话得是差分的两根线  单端分别50   仔细看

我没看到规格书,同事说他们之前使用这个芯片是控制50欧姆的差分信号,如果大家都没见过的话..

必然是你同事没搞清楚

如果是从事光模块研发(PON,SFP等)的就知道有这回事,激光器驱动光phy到bosa之间确实是差分50Ω阻抗要求(终端负载阻抗要求来的),一般layout是做不到的,所以layout时候尽量走线粗而短,速率2.5G以上时候,一般走线长度控制在5mm以内的。海思SD5171,lantiq PEF98036,98011等。

根据互连线特性阻抗的变化,各种系统问题的权衡。确定最佳特性阻抗,性能与价格间的权衡是一个很困难的过程。在大多数系统中,50Ω是很好的折衷方案。
只要整个系统采用的特性阻抗值一致,精确值的选择并不是非常重要的。
除非系统的驱动能力很强,一般都采用50Ω。
在Rambus公司的存储器中,时序非常重要,选择28Ω的低阻抗可以减小时延累加的影响。生产低阻抗传输线,要求导线的宽度要足够宽。
--------------信号完整性分析
能碰到的特殊情况还是有很多的,搞清楚根因就好了

拜高手,
不过小编说的PHY到光纤口,应该是没有差分50ohm的吧

就是说50欧姆是正确的说法了? 那样的话隔层参考可以做到50欧姆吧

小编可能是刚刚接触这块,大家描述有点出入。但描述的是同一个东西。
他说的光纤口,就是光模块中的发射光部分激光器BOSA部分,PHY就是激光器的驱动PHY

那一点点面积,还要接很多其他匹配,补偿电路之类的,基本做不到50Ω,之前接触的产品中,没有能满足要求的,只能尽量靠近,只要调试的眼图质量过得了就差不多了。

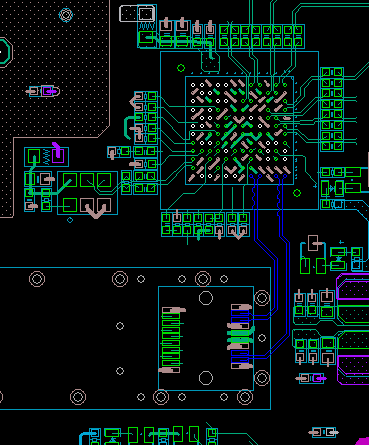

就是蓝色高亮的线,但是提供的DEMO板怎么是控制100欧姆的阻抗呢?


就是蓝色高亮的线,但是提供的DEMO板怎么是控制100欧姆的阻抗呢?


那上面BGA芯片是光口mac,下面是SFP的母口,这对信号线是MAC 到PHY的,不是你描述的phy到光纤口的走线。PHY到光口的走线是SFP光模块内部的。你图片是这对线本身就是差分100Ω的要求。
