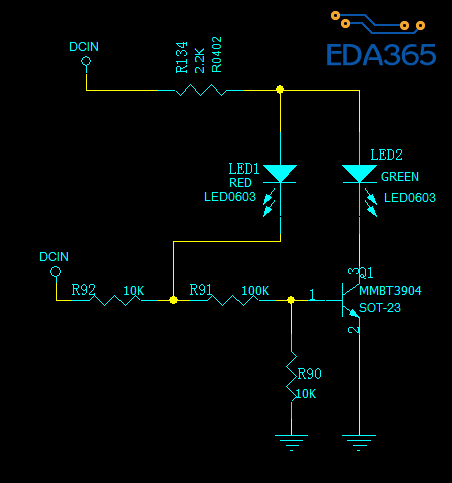

求问，此电路中，2颗LED灯各在什么范围的DCIN下，才点亮？

低电压段两个灯都有电流；高电压大过一定值LED1截止

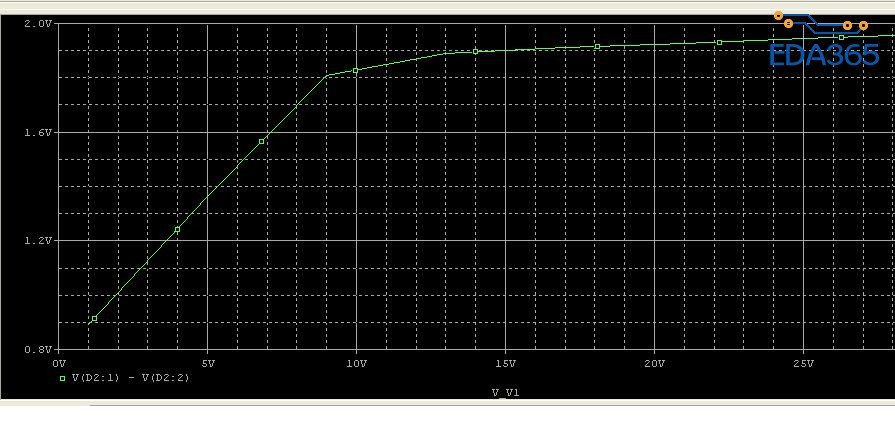

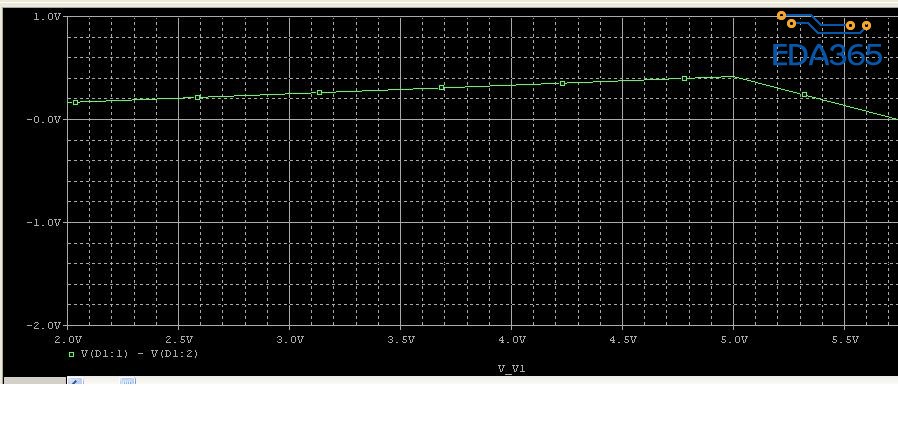

测得二极管压降

設定DCIN = 1V 到 30V。
LED1 應該都不會亮，LED2 大約8V以後才會亮。

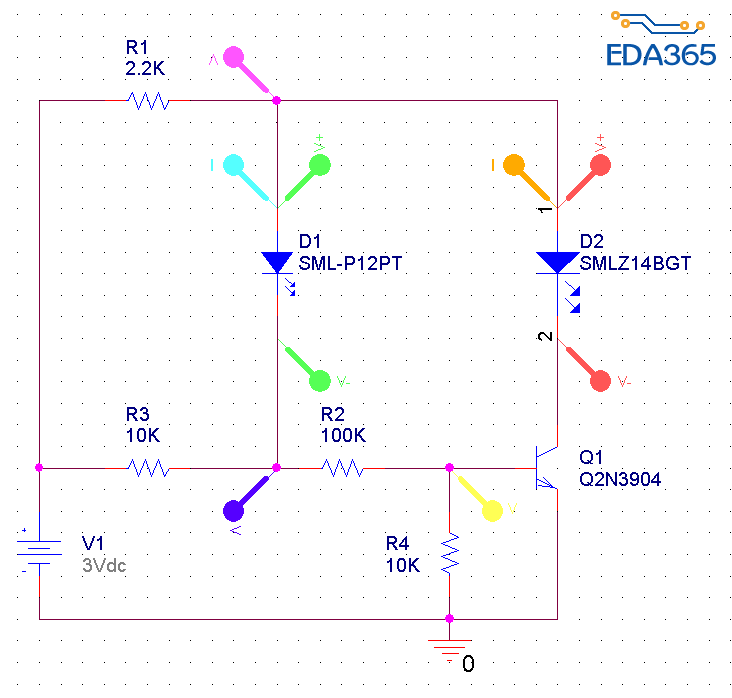

參考下圖

分析：
Q1导通，LED2亮。节点：Q1  be端压差约为0.7v，算的输入电压为Vin=0.7/10K*(10K+100K+10K)=8.4V。
Q1导通前，LED2不亮，看做断路，可将其去掉，原理图等效于，R1/D1串联后再与R3并联；当V1＜8.4V时候，线路总电流I<8.4V/(100K+10K)=0.076mA,这个电流时无法点亮LED1的。
Q1导通后，LED2亮，LED2两端压差很小，Q1工作在线性放大区，可以假设R2与R3之间电压为V1，这样利用基尔霍夫定律可以算出通过LED1的电流为I1=(V1-0.7)/100K-(VIN-V1)/10K，其中VIN为输入电压
LED2的电流I2=[(V1-0.7)/100K-0.7/10K]*A,其中A为三极管放大倍数
，这样可以算出R1右端电压V2=R1*(I1+I2)

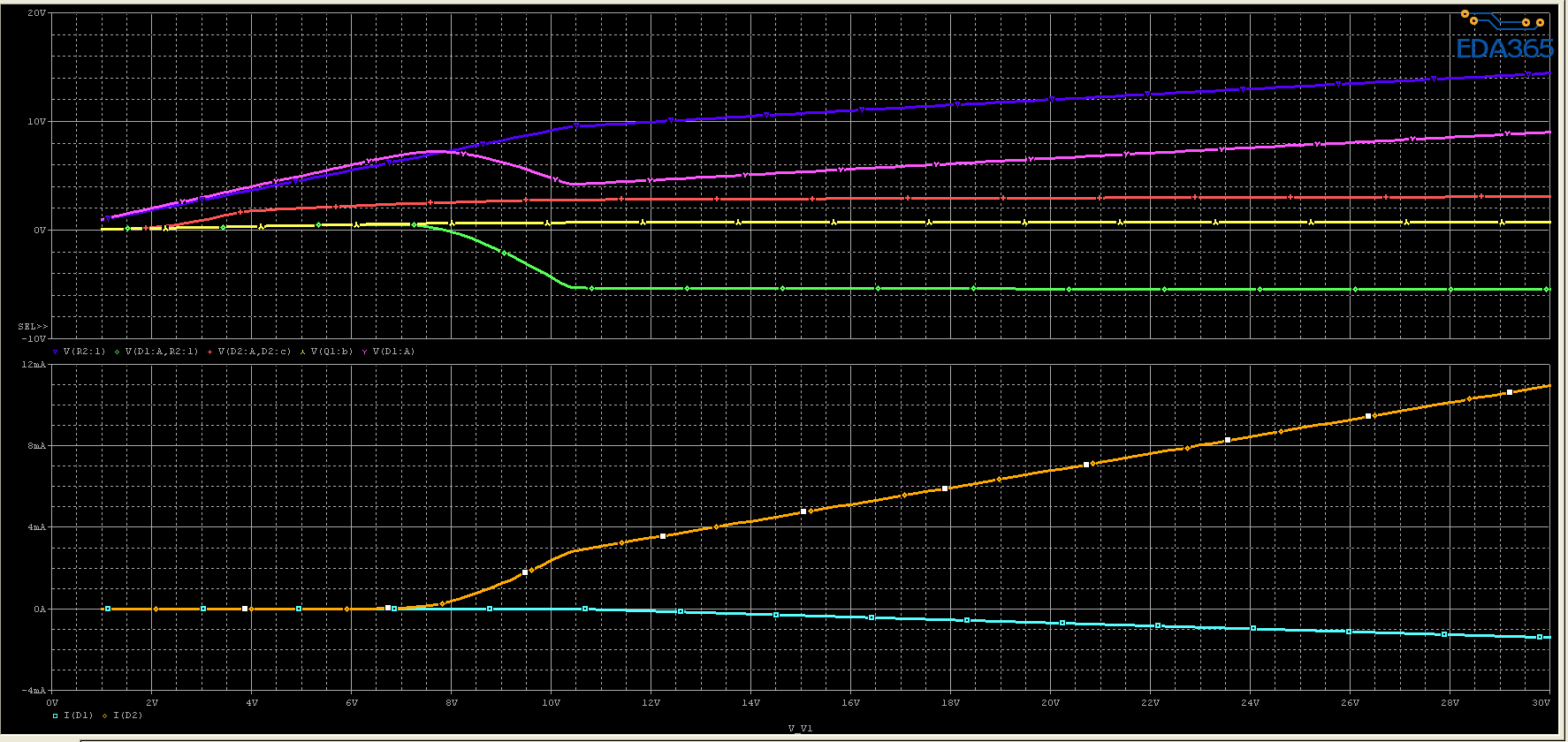

那么就可以算出V1与V2的关系大小以及与Vin的关系。就可以知道LED1是否会亮起。由于计算太多了，看小编仿真就可以了。

感謝分享~~
