POE设计电路

在网上看了些资料，POE这块还是没有弄太明白，有几个问题提出下，还望批评指正。
1.电源：看了一款设备，它POE供电参数为：以太网供电，DC9—24V输入；  配有一个24VPoE电源。
POE不是48V的吗，这个设备用的电源芯片范围为4.5~26V，24V的POE电源将48V已经调整了，再通过网线将24V送到PCB?

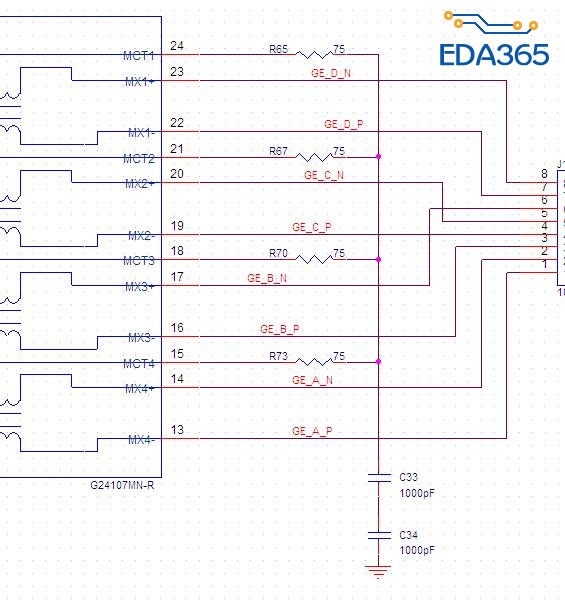

2.网口接法问题：PCB上用的100自适应的RJ45,4根接数据，另外4根4/5、7/8分别定义为正负极，也就是PIN4/5为电源输入端、PIN7/8位GND，那么变压器这里PIN4、5、6、7应该怎么接了?图中是一个4网口的电路。变压器的红圈部分是怎么定义的，还请讲解下，谢谢。

標準供電符合法規叫做 Power over Ethernet ，簡稱PoE。可以參考 IEEE 802.3AF 和 IEEE 802.3AT。

如果不是符合法規的，我叫他做 Power through Ethernet。僅是提供電源不保證安全，那電壓到底要多高，那就看每家設計的規格了。

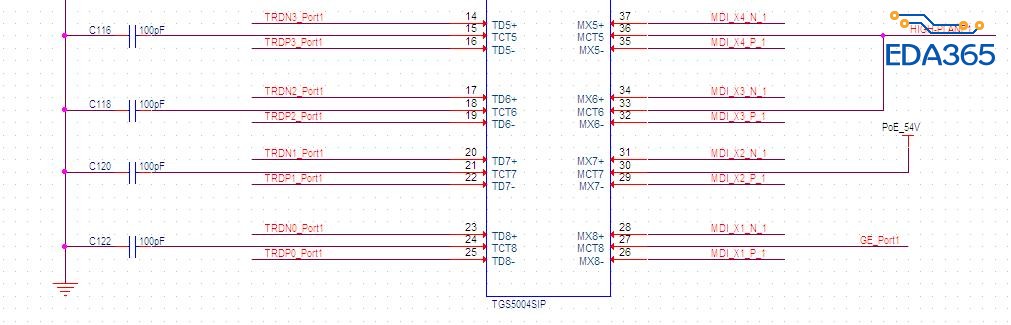

13PIN CMT?MCT?变压器初级中心抽头。 4PIN CAP ,次级中心抽头。跟初级是隔离的。

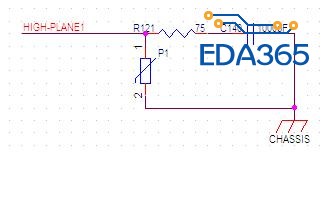

非POE的，初级4个中心抽头可以共用一组共模防护。

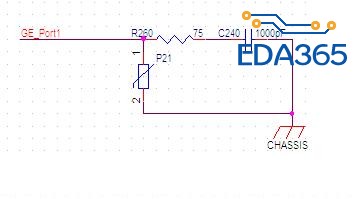

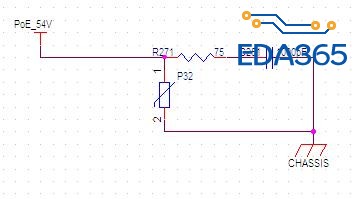

POE的，共模防护就要分开了，45 一个，78一个，12,36一个。

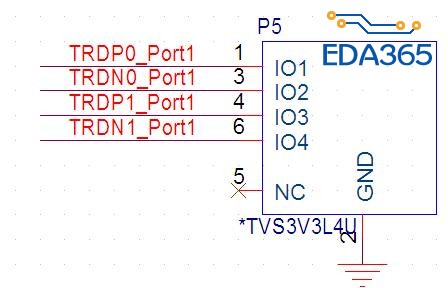

如果初级需要要打差模，有时需要加TVS管。

顺便问下小编，POE成本方面怎么样?如果网口电源分开设计和POE相比
