关于BCM5482S的PHY芯片与RJ45连接的LED灯接法

有没有论坛里的大神用过BCM5482S这种PHY芯片的。我这里用到了但是两路连接到了千兆网口的LED灯显示不正常。不知道这里怎么接的。有没有关于BCM5482S参考设计的。求一份。

灯的控制应该是可以通过软件进行配置的吧~~~
小编可以仔细看下spec，也许有发现

只是单独用到两路连接到两个千兆网口么?不是fiber/copper应用场景?

当是fiber/copper应用场景吧，不然就浪费BCM5482S了。
因fiber和copper只会任意使用其中一种形式，LED灯不会同时指示。因此点灯电路部分比一般点灯就多用一个74LVC1G3157GW选择器，4PIN连接点灯控制信号，选择点光口灯还是电口灯，通过软件来控制。6PIN连接点灯状态信号（点灯或熄灭），1,3PIN输出，分别连接fiber和copper 的LED电路。如果4PIN为低，S从B1出来，如果为高，S从B2出来。
其他和一般的点灯电路没区别。不清楚你说的异常是否和上面所说相关。

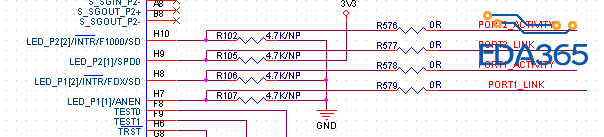

就是下面的这个，我按照这个接的。但是接电源后，由于H9内部有下拉电阻。所以我上电后，这路LED灯就默认亮了。这四路LED都接的是LED的负极。
通过我反复开关机，有那么一两次，这个灯是正常的，没有亮。

二极管钳位了?

就是不知道怎么回事，怎么解决
