锂电池保护电路的问题

时间:10-02 整理:3721RD 点击:

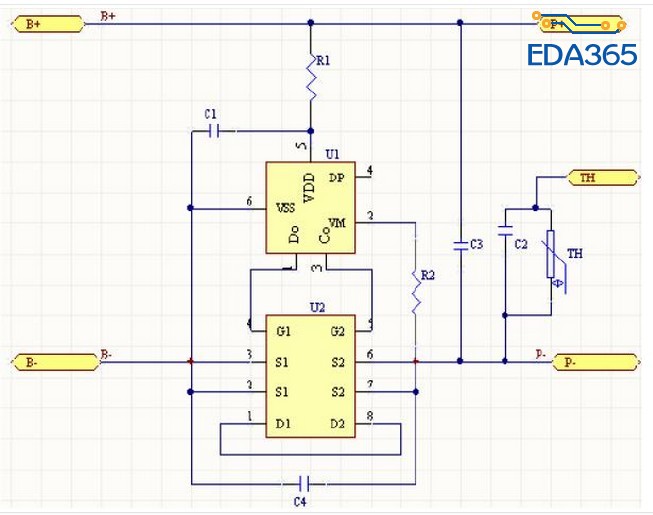

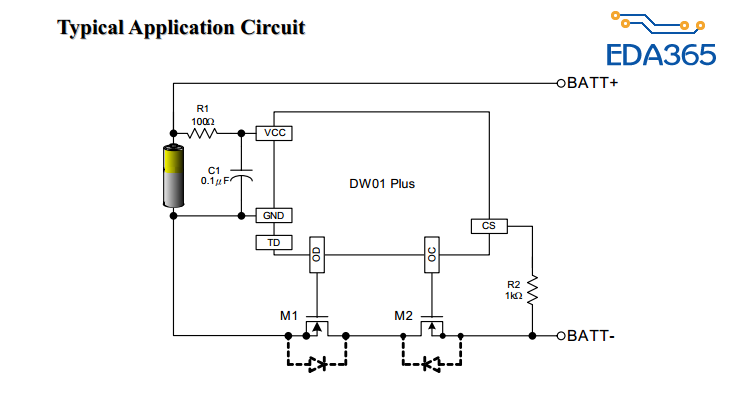

用DW01+和S8205A做了一个锂电池保护电路,如下图:
实测发现:当电池电压高于4.5V时,DW01+ 的pin1输出高电平,PIN3输出低电平,

正常应该S1和D1导通,S2和D2不导通,

但测试发现S2和D2竟然也导通了

更换过S8205A和DW01+情形依旧

求助各位,看能否发现问题所在


PS:电路是客户提供的,测试了客户提供的DEMO板,是正常的,原理图也没有区别

客户用的mos管和你们一样么?mos管有寄生二极管,如果上电,S1和D1导通的情况下,S2和D2会有压降,这时候通过寄生二极管是会导通的,


一样的,都是S8205A

按照你的接法,D1接D2,S1接S2;一个管子导通,另一个自然就导通了。原理图有问题

你的意思是D2与S2之间用万用表量没有电压是不。在超过接电4.5V时候?


这位仁兄,请仔细看图

G2脚是低电平,但D2和S2导通了

我不知道你所说的通了是啥意思,电芯电压4.5V的时候,DW01过充保护,充电MOS关闭,但还可以对外放电,能对外放电,要形成一个完整的回路,P-到B-的路径是导通的,充电MOS管单向导通,我不知道你如何测导通,但我告诉你,带电的时候,你不要用万用表的导通档去测导通,应该用电压测量法测量

我发现我好想写错啦

劣者匆忙看错了。
MOS管换过了?

两边的地是不是在其他地方短了?

嗯,换过了,现在发现时不稳定,有时候不导通,有时候导通

没有啊

寄生二极管要多大的电压才导通呢,测量发现B-的电压为-0.6V

这个方案已经有十年八年了吧。
保护板有专门的仪器测试的,
我感觉8楼是对的。
