POE+ DC-DC Controller AS1138

时间:10-02 整理:3721RD 点击:
本人准备做一个30W的POE+收点设备,用的芯片是AS1138,看了一下datasheet中的参考电路,有点不明白的地方,请大家帮帮忙,谢谢!

输出端有个带两个三极管的芯片,不知道具体作用是什么,还有VO_RTN又是干嘛用的?

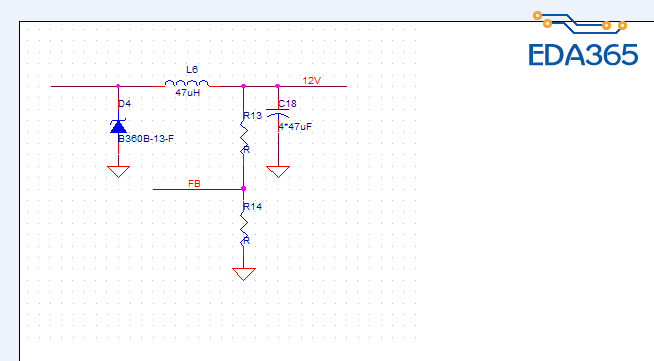

如果输出端电路改成下面的简单形式,是否可用


VO_RTN就是 Voltage out  reference terminal negative ,输出参考负端
那两个三极管看起来有点像带隙基准的样子。你可以往这方面查查。

谢谢你的回复,为什么输出端不直接参考地呢?

小编直接输出12v?我印象中是需要进行变压器隔离的,

那两个三极管的电路是不是比例电流源呢?

不直接接GND,是因为它有低端电流检测。-------这个观点是错误的!
仔细看了下,这个是BUCK电源,开关在负端的。相对比之前我们用的开关都是在正端的。

芯片手册上一般都有两种应用方式,隔离和非隔离。

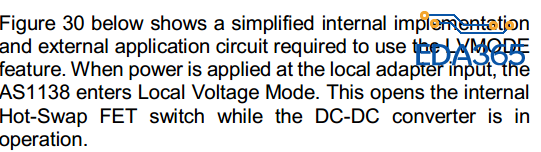

小编,我还有一个问题请教,就是内部有个hot-swap FET(字面意思理解应该是热拔插场效应管),不太明白具体作用是什么,我的理解就是POE端供电时,管子导通,然后输出电压。但是如果我用local power的时候,会有一个LVMODE信号,管子也会导通


但是此时输入端没有电压,电压直接加在输出端,管子导通的意义是什么?





就是,插入LV后,把这个MOSFET断开,用LV供电。如果没有LV,那么打开这个MOSFET,用POE48V供电。

规格书好像没有那样详细描述啊

实在没搞懂LVMODE信号是干什么用的,头疼啊

我记得好像有好多人都做过这块的,能帮忙指点一下吗

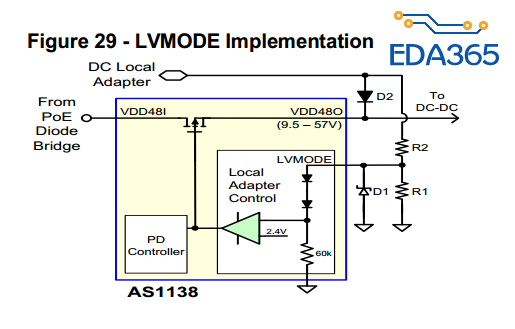

那这个LVMODE究竟有啥用?这个引脚意义何在

检测,LV的存在与否。

那理论上LVMODE信号存在的情况下,优先考虑的是LOCAL端供电的,那内部的管子应该是关闭的
