为什么晶振两边的波形不一样？

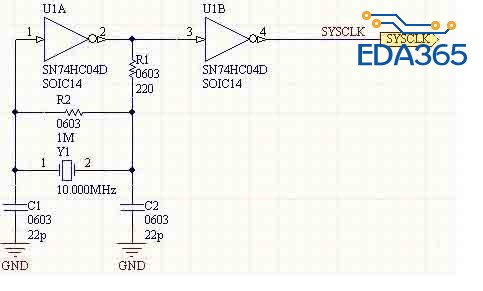

大家好！ 我按上面的电路图焊接实物,经测量反向器的输入端为正弦波,而输出端为像似方波的样子,但带有上冲与下冲的尖锋,而我测量单片机IC的晶振两端
的波形却都为正弦波,不知这是为什么?
请大神们指点

小编，你的问题，应该是晶体过驱了。
R2放到非门的1和2之间，R1放到非门的2和C2之间，然后尝试把R1调大，可以减小波形。
R2的值也可以适当加大，1M-10M，要使得非门工作在线性区。

对于加这个反相器的作用，这样理解对不对：反相器是为了是左边输出的和右边输出的相位相同，否则相反的话会为0，或者就是我问的没有反相器的时候叠加后就为0了，则不起振

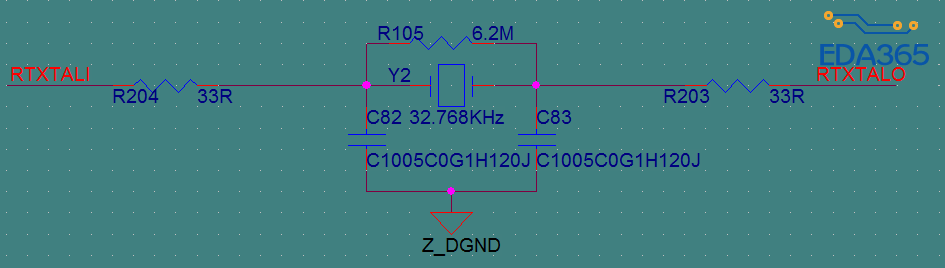

另外追问个问题，这个阻尼电阻跟这里的R203和R204不一样吧

反向器的作用一是放大二是满足一定相位条件，对微弱信号放大后并满足趋稳条件才正常起振，

对于一般MCU是没有影响的，

可以这麽理解，另外你贴的图上的电阻不能叫阻尼电阻，只是一般的串联匹配电阻。

哦，实际上两端输入到MCU，内部是这样子的，最终是一个输出clk啊。

这种接法 是为了和CPU直接电阻匹配
所以接了这个电阻
但是你只是使用MCU
一般不接这个电阻也没关系
在设计晶振频率幅度时  一般按照供电幅度的70%左右设计
这样比较稳定些

多谢各位给的意见,明天有空再调试一下阻容.

学习下

我这边怎么增加电阻,调节电容都不可以,那方波上面的尖峰都不能去掉.  估计与IC的关系很大, 暂时解决不了这个问题.

小编，我刚刚自己去验证了一下，通过修改阻尼电阻的大小，是可以减小out的幅度，并且类似与正弦波（三角波）。但是再进过一个非门之后就是类似与方波了，因为这个地方类似与比较器了。
