上图,大家给看看

时间:10-02 整理:3721RD 点击:

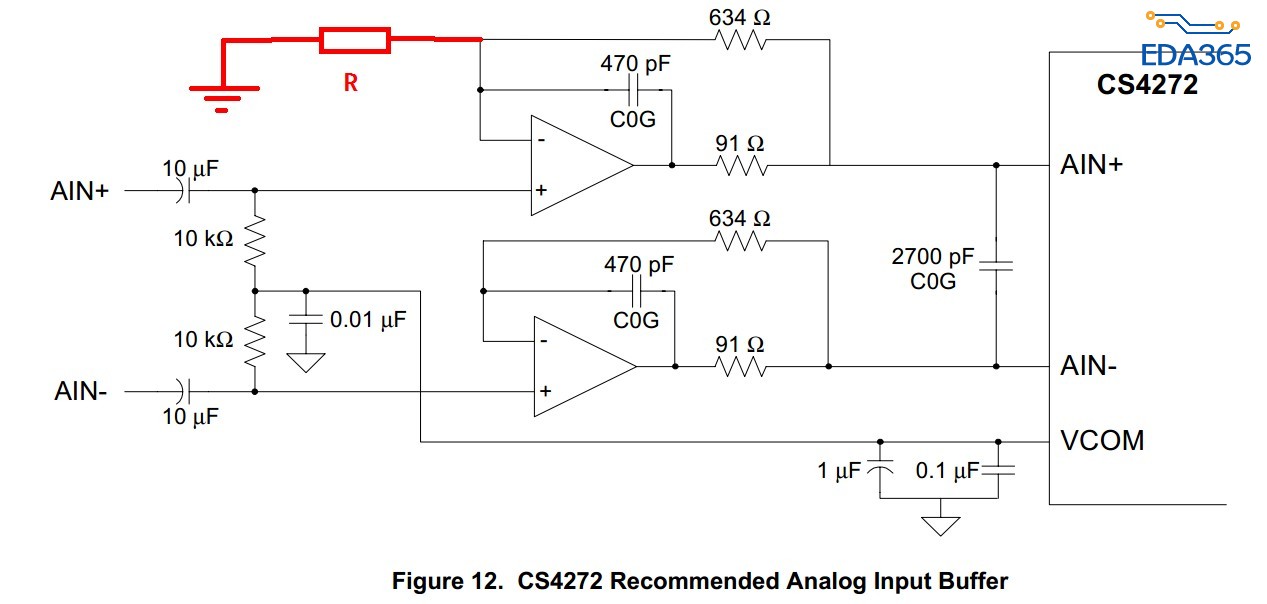

下图是CS4272规格书上给的图
看到这个地方有点别扭
下图所示:
这里是不是缺一个对地电阻呢


这里可能不是放大用的,你加了电阻就变成放大了。

这有什么作用呢,这种电路还是第一次见

我搜了下电路是AD输入缓冲器,实现端口高输入阻抗的,个人理解输入有10K电阻对地产生直流偏置了,所以负极不用对地电阻了吧。,个人愚见,大神都来讨论下哈,我也跟着学习学习

增大输入电阻,降低信号的损耗。

跟随

电压跟随器

选用高阻抗的运放,用来电压跟随,然后提高输入阻抗的,高精度的差分放大里面需要

跟随是肯定的,至于提高输入阻抗,不太同意,明显就有一个10K电阻在那。

按照规格书描述,运放输出串的那个91欧增大了信号的Source阻抗
