LCD数据线上串磁珠
手上在做一款显示产品，使用50PIN接口的7寸LCD，24位色；
EFT测试时发现屏幕会闪，这个问题该怎么去解决。
因为结构已确定，没有办法放磁环上去，有看到说可以在数据线上串磁珠，这个磁珠大概是什么型号?
希望大牛们指点一二，谢谢！
电源是非隔离的，使用PWM控制器，直接降下来的，DC24V输入，DC5V输出
小编是做车载的吧?在LCD 24根RGB信号和行场控制信号线上加3.3VESD管，会有惊喜哦。（个人建议工业用显示换LVDS接口液晶）
1、确认使用的屏是好的（换块试试）；
2、确认屏是否工作在规格书要求推荐的条件内（VCC\CLK频率\VCOM\VGH\VGL及相关时序等等。找调屏的一起看）；
3、确认CLK信号质量（用1G以上带宽示波器测测，有问题加磁珠或小P仔去优化，也可以用CLK整形IC);
4、FPC排线可以用导电布包起来接地看看效果；
确定是否是背光在闪，如果背光闪在屏上加磁珠没用吧
谢谢！试了三个厂家送来的屏幕，都是一样的现象。信号都一一用示波器测过，波形还算比较规范。导电布还没试过，我接下来试一下。我也有考虑加磁珠，只是不知道该加什么规格的。
不是背光在闪，是显示画面在闪烁，EFT信号停止之后就恢复正常，闪烁方式感觉像图像颠倒了一下又马上恢复了，尝试过在方向控制引脚上加电容，没有效果。
磁珠主要对策EMI的 ，楼下说的看看是不是背光闪
EFT时时钟是否存在质量问题，屏供电是否稳定；先抓到现象，在作分析吧，信号质量坐下阻抗匹配等等（或者软件看看能不能把时序裕量调整下）；电源不稳则另想办法吧
确实不是背光闪，看来只能从时序和屏蔽的方向来考虑了。
现在只能在正常环境下使用示波器来观察时序和供电，EFT时不了解该怎么观察。从示波器上看信号乱跳，不知道该怎么测量，请指点。
屏那块的PCB和SCH截个图来看看

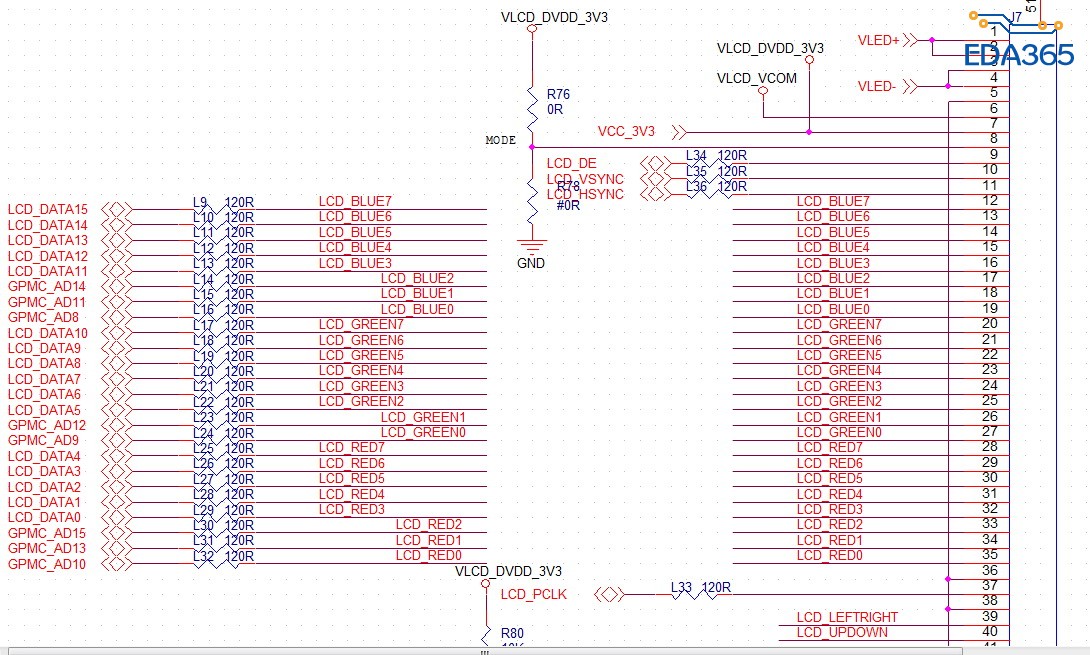

这两张是原理图，PCB没办法截，截了看不清，不过这个PCB是双面板，个人感觉画的不好。
你上面说“闪烁方式感觉像图像颠倒了一下又马上恢复了，尝试过在方向控制引脚上加电容，没有效果。”可以在EFT实验时用示波器触发模式监控方向控制引脚的逻辑是否有变化看看是否是方向控制信号受干扰了；
不知道你们产品的EFT是怎么对策的，建议先找出是EFT的传导干扰成分还是辐射成分的影响，找堆导电布或铜箔纸去整吧，EFT实验应该从整个系统的角度去考虑也不要单单盯着屏那一块。
坐等大神出现~~~
RGB的timing确认一下
很多原因都会导致屏闪烁，我觉得是你们电路问题的原因更大，电路工作的比较临界，EFT信号进来的时候导致问题：
1.最大可能是FLICKER，也就是俗称的抬头纹，主要原因是VCOM电压调节的不准确，导致像素翻转的时候灰阶出现偏差了。如果屏幕采用的是line inversion模式，则现象如下：拿一个显示模块上下晃动，出现很多横条纹，而停止晃动后横条纹减轻或消失，在灰阶下最明显。而如果屏幕采用的是frame inversion，则现象是整个画面有明暗变化的闪屏。
2.如果像素是像星星一样闪烁的话，有一种可能是时钟LCD_CLK信号的极性不对，做一个反向的翻转就可以了。
3.刷新频率不正确导致的闪屏，对于该类闪屏，现象为播放动画或快速切换图片时画面显示不稳定，可能还会出现一两条横条纹且位置不固定。
4.如果仅仅是闪烁，没有出现水波纹，就还ok，如果有水波纹的话就需要确保电源VDD/AVDD/VGL/VGH纹波足够小。
谢谢！你说的对，确实应该从系统的角度去分析这个问题，我EFT信号是从电源线上加上去的，我先研究一下这个电源防护方面能不能做些文章！谢谢指点！
