请教下大家这个电路工作的原理
时间：10-02
整理：3721RD
点击：

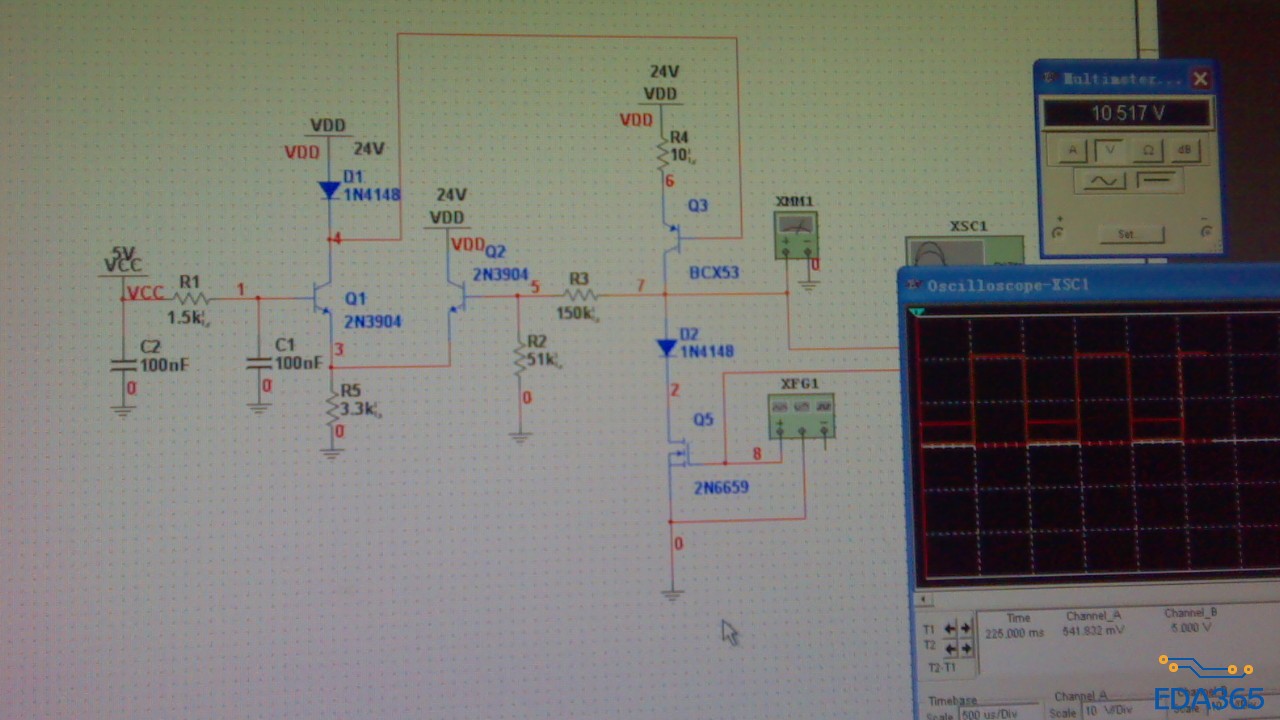

我测试的时候得知电路用来产生一个脉冲的，从Q5的漏极取出信号。函数信号发生器输出一个5V/1KHZ的方波。
1、请教该电路的工作原理；
2、电路中Q2，R2，R3组成的电路有什么特殊用途吗?
谢谢！
1、请教该电路的工作原理；
2、电路中Q2，R2，R3组成的电路有什么特殊用途吗?
谢谢！
1 小编方便的话上传一下你的仿真文件，我们可以直接使用
2 如果方便的话，把这个电路的目的说一下，我们好来猜测。
按小编说的意思这个应该是一个振荡器，个人感觉Q2,R2,R3应该是一个反馈回路，不知道猜的对不对。
这个图是我在公司的电脑画的，蛋疼的是公司的电脑不能联网，USB接口也不能用。要在我自己的电脑安装后再画个图了。
谢谢！
┏─→ 上电后Q1导通→Q3导通→Q2导通→迫使Q1截止→Q3截止→Q2截止──┓
│ │
┗──────────────────────────────────────────────┛
不知猜对没
