问一个数电书本上的问题

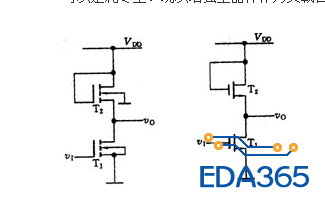

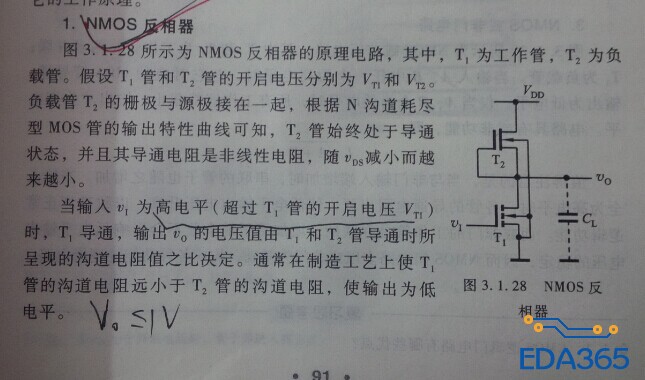

这个T2怎么会一直导通的呢?VGS一直是0啊，然后我网上查到这个图

这个感觉比书本上对多了啊，高手帮忙分析分析
还有一个问题

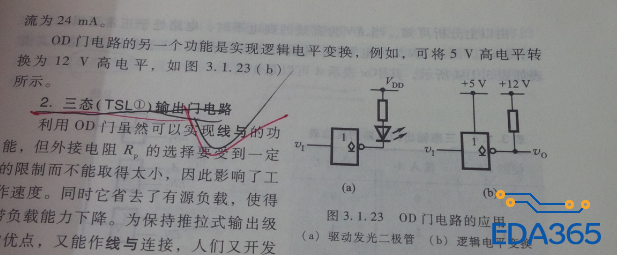

这个电平转换，我怎么看不对啊，VI = 1的话，经过与非门后V0是0啊，没有转换成12V的1啊

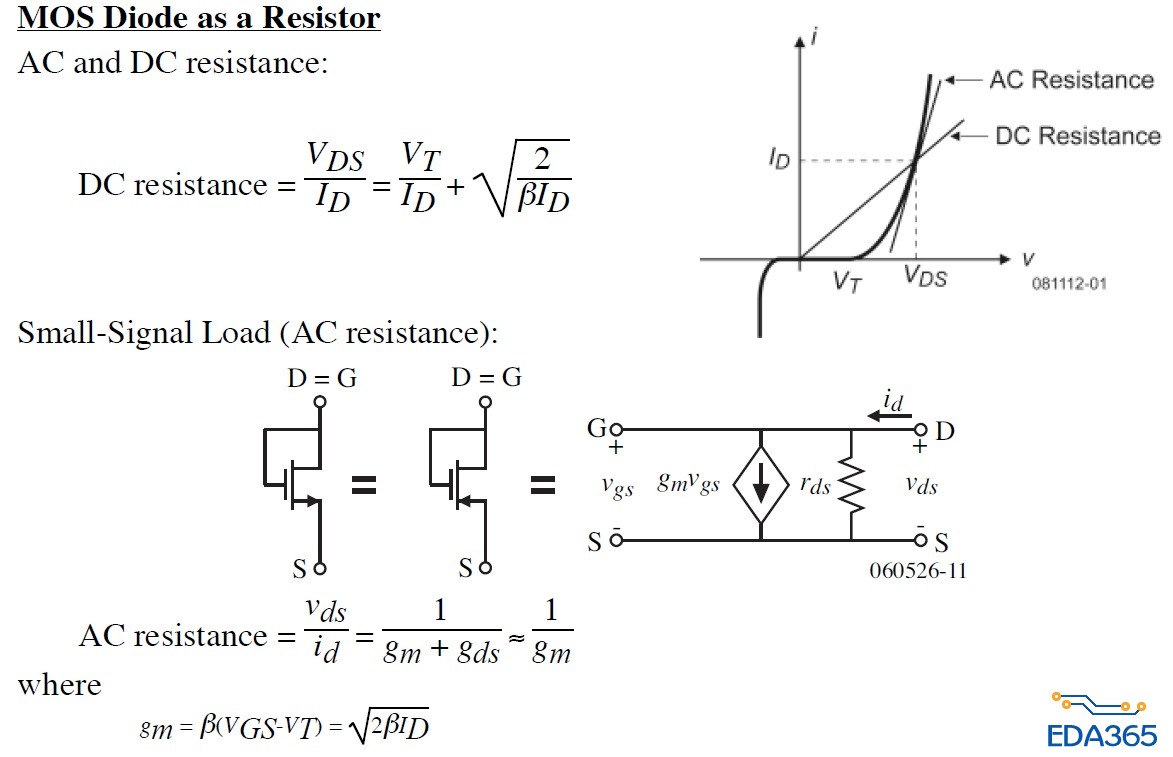

MOSFET as Resistor

T2 为N型耗尽性，VP小于0，当VGS大于VP时导通，因此当VGS=0时，此管一直导通

哦，原来如此，非常感谢你的解答，第二个问题你能帮我也看看么

顶起来，14年最后一个问题，谁来解决啊

OD门 漏极开路 输出高电平与所接的电源有关，接5V电源 高电平输出就是5V，接12V的话高电平输出就是12V，我想是不是这个实现高电平从5V至12V。

也许是这样子吧，我本来以为是输入1输出1，输入1为5V，输出1为12V

这是哪本书的图?

大学时候的教材，模电部分

他只是实现IO电压转换，没有说这是buff，它本来是非门，还是非门，不会因为变了IO电压它就不是非门了。

嗯，经过大家解释明白了，感谢
