耳机插拔的时候有很大一声响,怎么办

时间:10-02 整理:3721RD 点击:
耳机插拔的时候有很大一声响,怎么办

换个无极性电容吧 你的运放用了单电源 有极电容要充放电 肯定会有这个声音

2 U7输出端与CE14和CE15之间串几百欧的电阻,减小插拔的电流冲击。
=> 如果耳機是32歐姆,串几百欧的电阻,聲音會變很小聲。

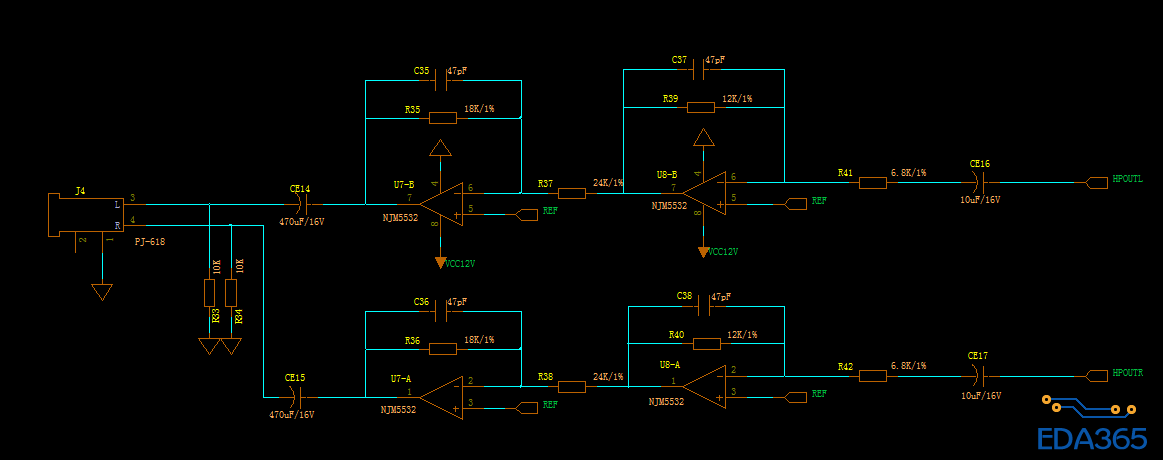

贴图上来,看下你是不是标准的设计。


离标准的设计还差那么一点点,要想解决这个问题,尝试修改如下,看是否有效果
1 减小CE14,CE15的容量
2 U7输出端与CE14和CE15之间串几百欧的电阻,减小插拔的电流冲击。

学习学习

减小电容没有效果,串电阻声音变小了

耳机接口是32欧姆,串电阻确实会减少输出,这点我欠考虑了。

串电阻声音变后,插拔耳机的很大一声是否变小。我不清楚耳机的输出电平幅度的标准是多少,如果你知道,是否可以告知。
因为我是做机顶盒的,盒子输出的电平标准是接阻抗10K到地,有效值1.7-2V(1KHZ 0DB)
如果串电阻实在不行,可以尝试使用带开关的耳机座,插入后做先MUTE,后播放。

U7输出端与CE14和CE15先改为22UF,和耳机之间串360欧的电阻, 输出频响是不影响的,截止频率为20HZ,
输出的电平不足,可以调高放大器的倍数。
但此现象只能减小,并不能完全消除。
想彻底解决,用等电位直流耦合

耳机做最好是用带开关的。除非你有mute电路

这个有道理!值得一试!

学习下,MUTE是王道啊

加个硬件MUTE电路,用软件去做何时打开或关
