A20 8935 双拼

好久没来逛EDA365了，最近有新的项目用到全志A20的平台，于是就做了一版A20的模块。顺便优化了先前8935平台的一些不足，并支持了4Gb DDR3颗粒的封装，总内存可以支持到2GB了，A20平台也是一样～

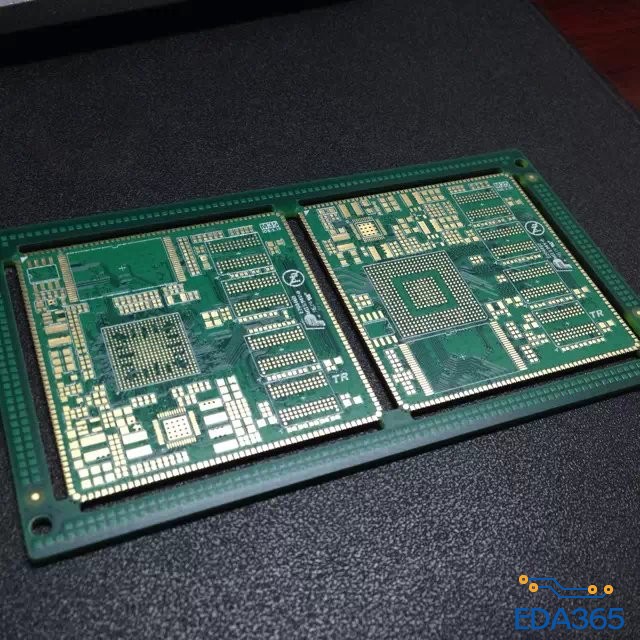

由于单板双拼，所以在LAYOUT的时候特意把两个平台画在了一块PCB上，省去了一次工程费，做了两个模块。

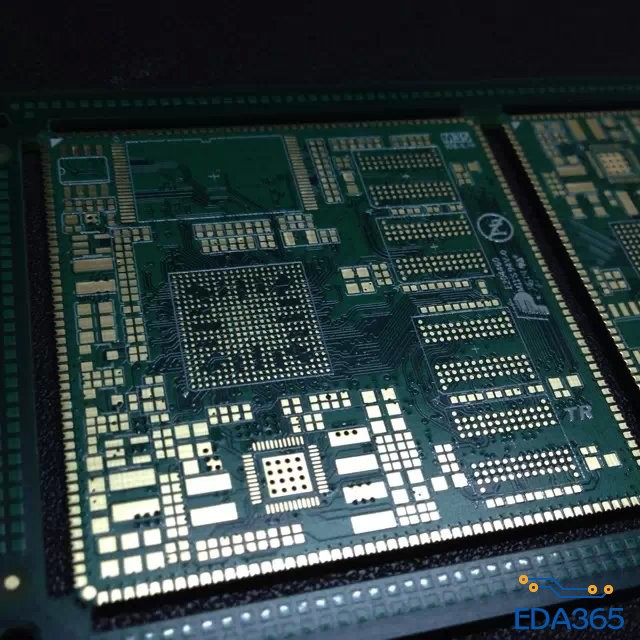

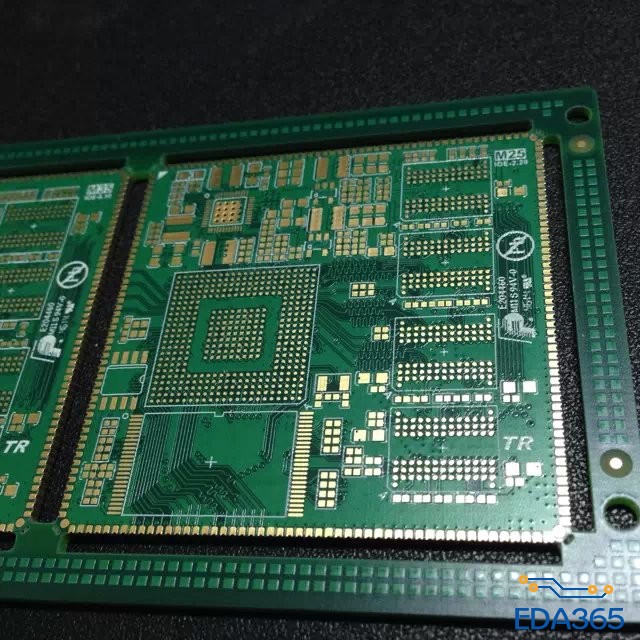

不废话，直接上图，FP的样板工艺依旧高水平，就是亚光绿油没有以前那么漂亮了。丝印也还过得去。



各位大虾请随意吐槽

看起来很漂亮啊，是几层板啊   能不能把层接结构   说一下啊

SMT以后再上照片看看啊

来点原理图+PCB文件?

A20的A31S的，俺搞过。

8层板，层叠结构就是top/gnd/sig/gnd pwr/sig/gnd/bot

A31S感觉如何，性价比比A20高吗

原理图都是官方的SCH改的，参见原厂，PCB就不行了，卖钱的。

在哪家打的样，能给介绍下嘛

兴森快捷

小编想做广告啊

我不卖开发板哦~

我个人觉得高，我用起来A31S比A20快很多，一点都不卡，A20的话好像就慢半拍的。

听起来不错，不知道价格差多少，不过客户就要A20。
