求助：单片机PWM做DAC电路的问题
时间：10-02
整理：3721RD
点击：

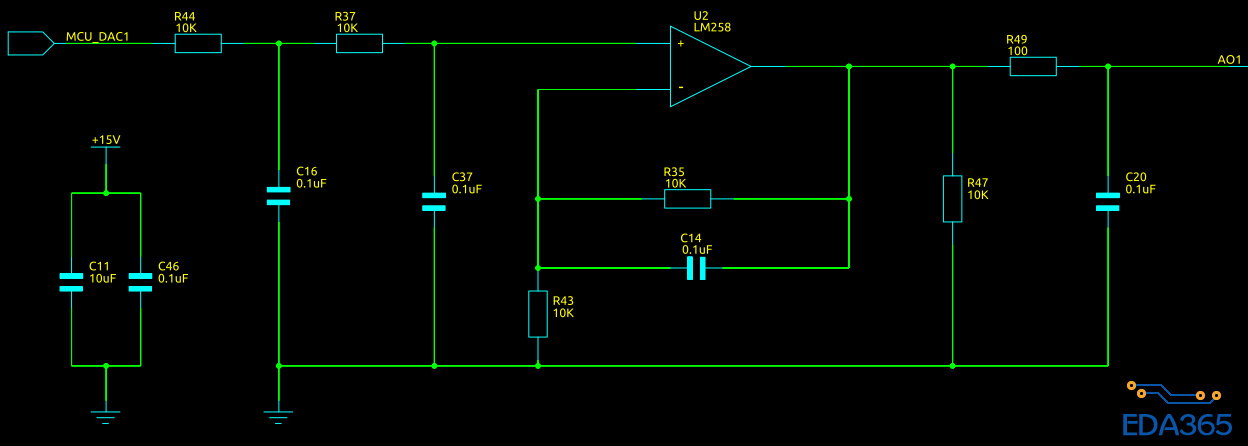

如图，是我最近利用 STC12C5A60S2 的PWM做的 DAC电路，现在我碰到个头疼的问题就是 在我 PWM占空比为0时，运放输出的电压为64.8mv，偏高了点，实际测试运放LM258输入0V时输出为3-7mv，查LM258手册这个是正常的。现在我想要 PWM占空比为0时，LM258 输出电压在10mv以内，该怎么做了，网上差了很多资料，看了很多别人画的电路图，但是实际仿真发现都有些不对劲，主要是输出不为“0”，求助，求助，万分感谢。
这个东东没什么好办法，这个应该是输入失调电压引起的。
这失调显然没办法
那么渣的单片机和运放……
要不要更換 OP AMP IC ? LT1013 規格只有 Vos (Offset Voltage) 0.3mV 。
继续求助，问题应该是单片机PWM占空比为0输出的并不是标准0V，有没有办法把这个电压给消了。
试一下改善你的VDDA纹波，把完整的电路图贴出来才好分析。
選用 OP AMP 有支援調整 offset 的功能，例如: TL071B ，用 OFFSET N1， OFFSET N2 去調整輸入端多出來的直流電平。
如果要從 0V 開始輸入，且使用單電源，那就要選擇 rail to-rail input 和 rail to-rail output 。
你工作電壓只到 5V ，建議可以使用 LMV611, LMV612, LMV614 (一個、二個、四個 Op Amp.)
如果你的 DAC 輸出超過 5V，只要選擇 rail to-rail input 和 rail to-rail output 以及足夠工作電壓的芯片即可。
