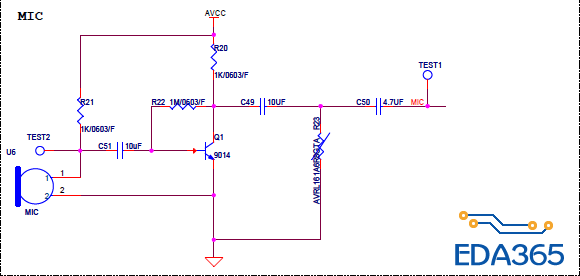

MIC放大电路求解

如果 Mic-Phone 極性沒接錯，偏壓和工作電流都正常，則麥克風就要有很小的信號輸出了。

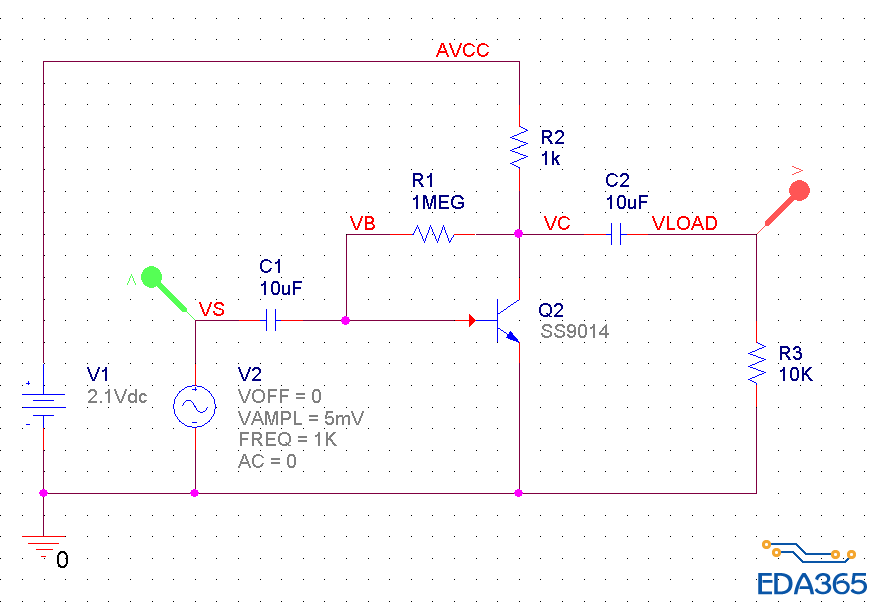

幫你仿真了 9014 放大電路，基本上沒問題。因為不知道你的 AVCC 電平是多少? 就假設2.1V。

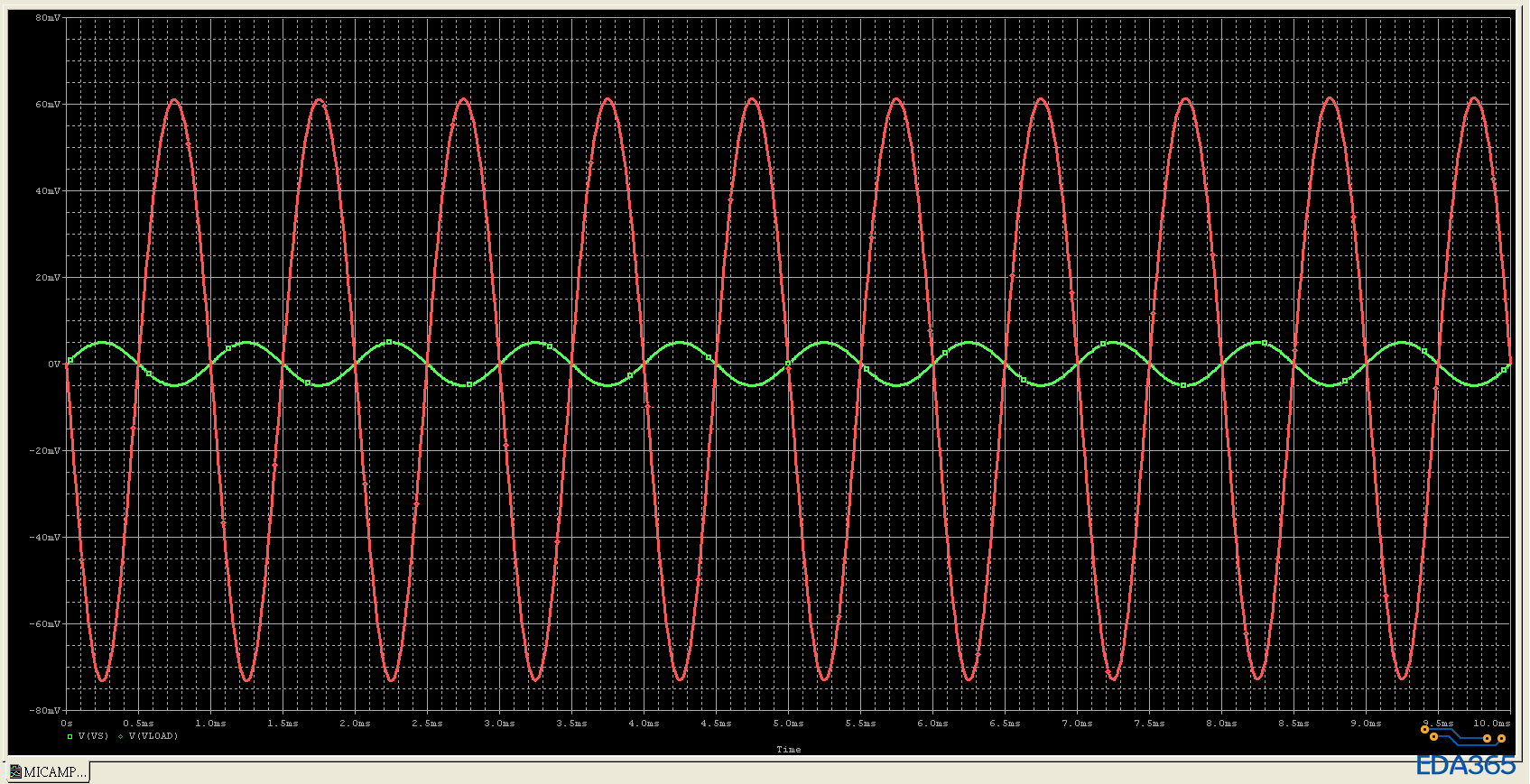

仿真結果請看圖片。

阅读权限: 9

阅读权限: 9

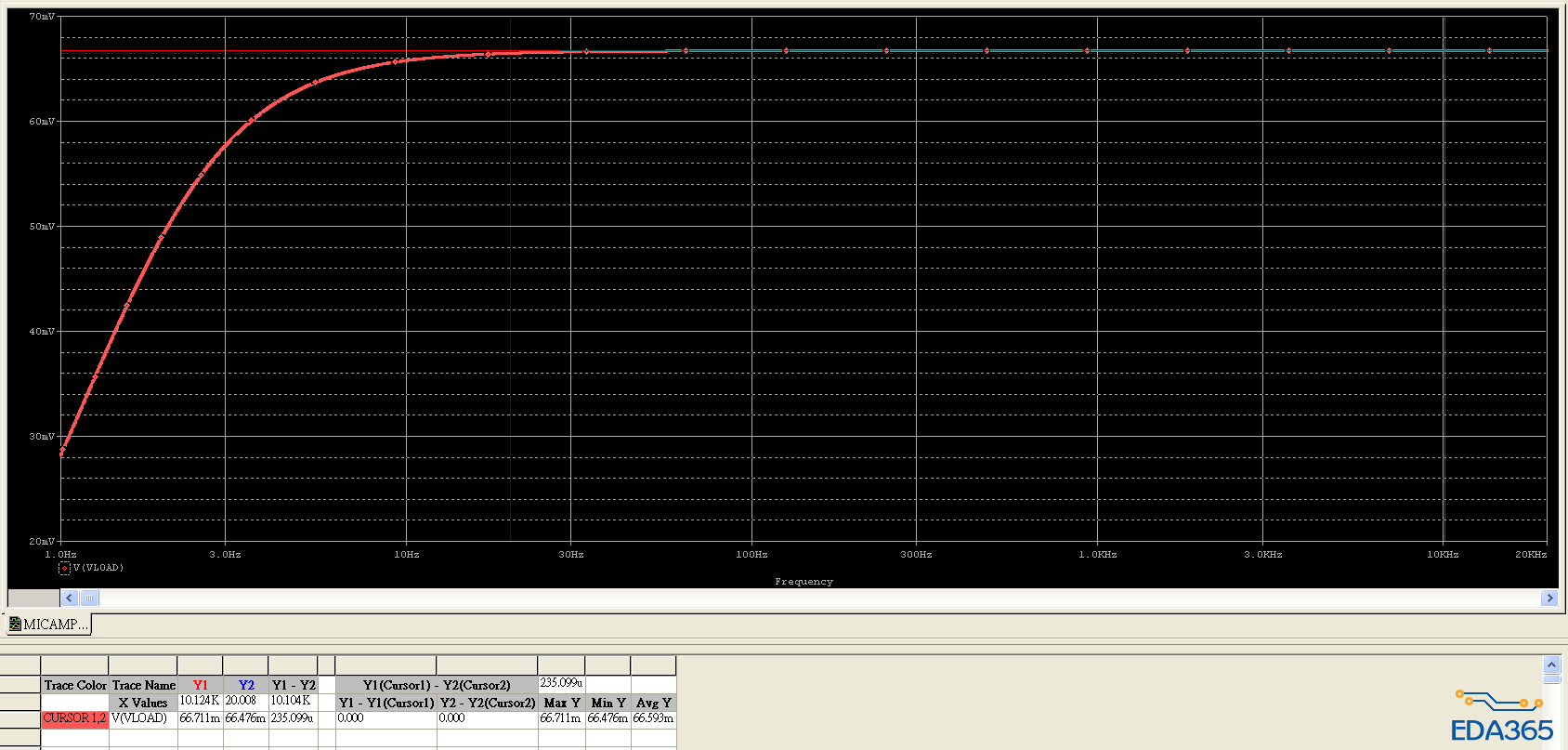

9014 放大的頻率響應 20Hz to 20KHz 算是平整的。

阅读权限: 9

9014的发射极串入一个100欧左右的电阻，决定放大倍数

不串呢，不串会有声音吗

不串电路不能稳定工作，负反馈都不加，怎么玩

这个静态工作点要先测一下吧，mic的输出，基极电压、集电极电压都给出来才能分析吧?其实小编的电路也有负反馈的，三极管又不是运放，就算不加负反馈只要静态工作点对了应该就有输出吧，不过信号的质量就不知道了

建议先测试下MIC是否有输出，再看后面放大电路的状态。

我去，全是10uF的耦合电容，怎么用这么大的耦合电容。

MIC是有的，但是加了放大就没了

感觉你的偏置电阻放的有点奇怪啊，看下你放大电路的静态工作点设置的是否合适?

哦，我不懂怎么看啊
可以给点指导意见，怎么接电路吗

你在C51两端都能测到MIC信号? 我表示很怀疑。

R22估计你的用意是提供b集静态工作点吗? 但是变成了负反馈。  没有合适的工作点电路肯定不会工作了

你尝试下把base极的电阻R22拉到VCC上呢?
