74HC595在板子中第一次上电会有很大几率坏掉,换一颗就好了
时间:10-02
整理:3721RD
点击:

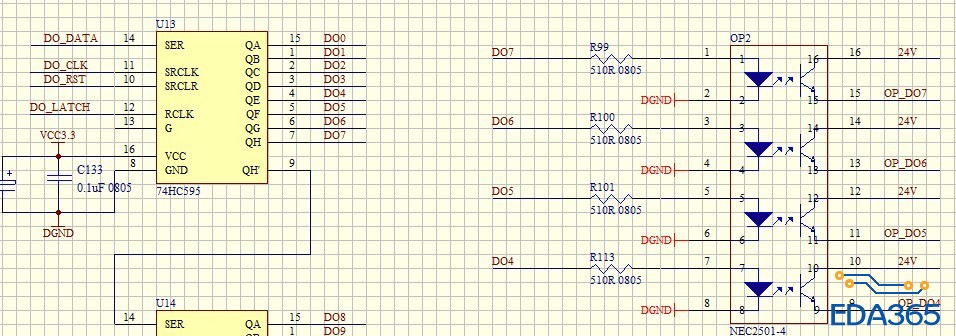

[size=13.63636302947998px]74HC595在板子中第一次上电会有很大几率坏掉,换一颗就好了。屡试不爽。这样根本没法生产了,找不出什么原因[size=13.63636302947998px]电路图如图。求大神解释一下这个原因是什么
[size=13.63636302947998px]
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)
[size=13.63636302947998px]
![图片加载中... 加载中...](http://ee.mweda.com/statics/images/s_nopic.gif)
为什么第13脚是悬空的啊? 这个脚必须控制住的。
看一下595各个脚上电瞬间的电压
嗯。我明天接地试试。不过今天试了把SRCL,RCLK上拉1K,工作也正常了。
