一插入话筒就有噪声，求版主和各路大神指教

如下图：为一款USB声卡，测试一切顺利，信噪比也不错，就是插入话筒后，耳机端立马就听到噪声，
估计问题是出在12V电源处，12V电源用的是MC34063（5V转12V）,
开始怀疑是电感干扰了背面了那条12V电源线(绿色，给运放供电)，完全割断飞线后测试发现丝毫没有改善，
然后把电感取下来，通过焊接两根线再连到板上，这时噪声完全没有了，
但到了这里，接下来就不知道怎么办了，是电感取值不对，还是板子布局或别的的原因呢?

我这是不接麦克风就没有，接了麦克风耳机端能听到噪声，应该和那不一样把

电感啸叫主要是由于负载电流过大或是负载电压过大引起的。
可参考http://www.eda365.com/forum.php? ... mp;page=2#pid696813

根据你描述，把34063的电感用导线引到板子外面，问题就消失，基本可以判断，是5V转12V电路的问题，不知地是怎么分割的。

整板没有明确的区分地，底层gnd都是连一起的，顶层各个模块间是隔开的

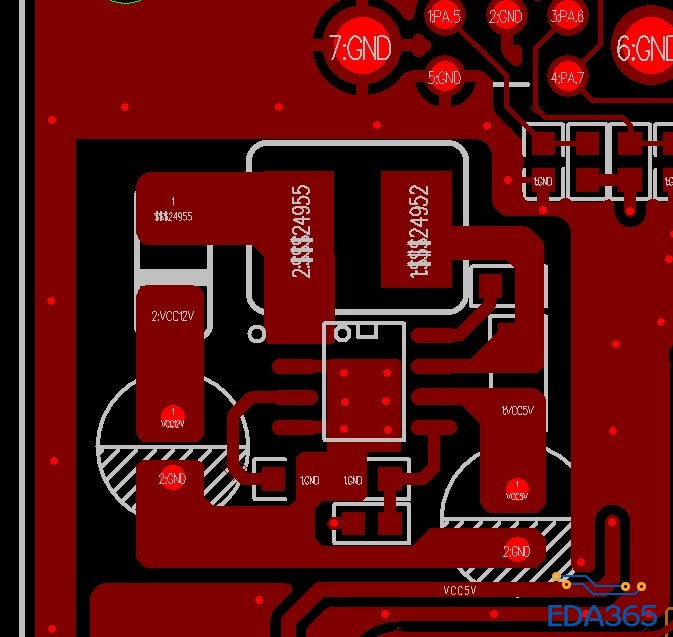

这是MC34063部分

等于说，这个板子的地是一个完整的地平面咯。
我来做的话，就把5V 转 12V的VCC和GND用磁珠作单点。

你可以试着接一个O欧电阻连接起来   或者磁珠连接起来 专业的话 相当于 把2个地单独隔离起来。看能不能解决！

等于说，小编的pcb设计不好，模拟地和电源地，数字地没有处理好。模拟地和数字地要单点接地。

这是几层板子?你电感下面内层PCB是不是没有挖空?会不会是这个没挖空引起的?你可以试着在电感用两根线引出来的时候，把电感慢慢靠近PCB看看是不是渐渐产生噪音。

两层板哦

Bottom层覆铜不?

覆铜了

自激了

怎么自激的啊，恳求指教下

电感下面没有铺铜没有挖空?有可能会造成此种情况。
