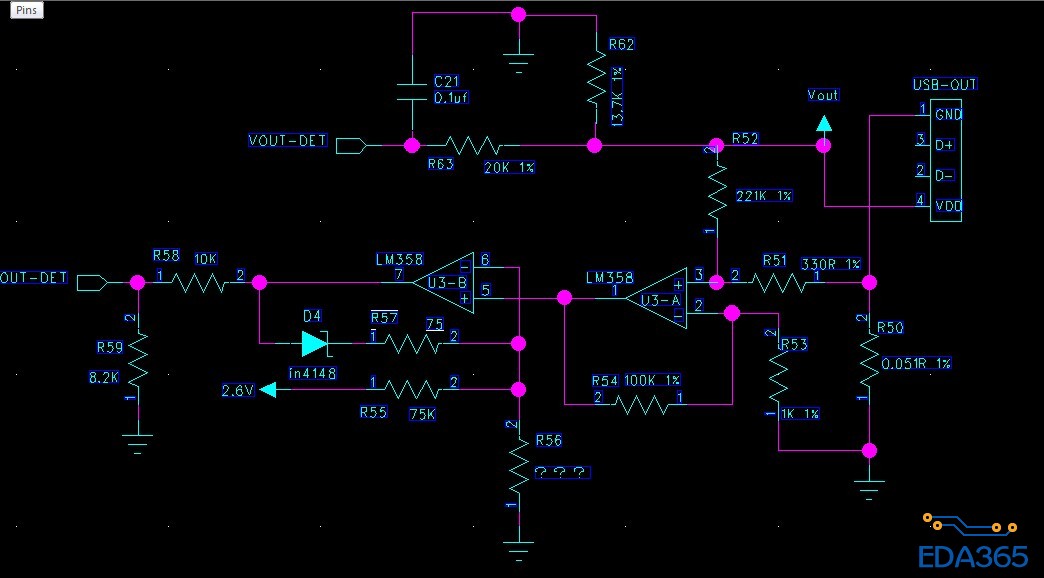

请教下，移动电源的输出检测运放电路

R57限流，保护二极管，二极管D4单向导通作用

多谢了

这样的电路，一点竞争优势都木有

。你贴个电路上来看看 这电路有什么缺点嘛

现在的方案，检测都都集成一起了，同步降压充电，同步升压输出，单个IC不到两块钱，我就不上图了，图纸上面都有厂家的信息，以免有打广告嫌疑

。这个二极管确定是保护二极管?怎么我们老大说是钳位二极管?

不是做移动电源的，来讲点自己的看法，抛砖引玉
把图纸按信号流镜像改画下，看起来会更直观些
上头的Vout_det，应送入MCU的ADC，检测VDD输出电压
而下头是监测负载电流的，VDD跟GND之间接入负载，就会工作
第一级358，是差分放大由R50采样到的压差，第二级358构成比较器，2.6V电压应是外部送过来的基准，1N4148保证比较器迟滞电路的单向电流
OUT_DET在负载电流正常时，输出低电平，而过载时，输出高电平
没仿真过，只是推断，供参考
6#做充电宝的?

反对：毛线的保护二极管。并不是二极管只能用来保护…………
支持：８＃楼的同志已经说了大概了，D4、R57是比较器加迟滞用的，一般用的话，是不带D4的。具体可多找些迟滞比较器来看看。
参考：http://wenku.baidu.com/link?url= ... 6u3ZdCROD3sWQDeFz2q
挖坑：那为什么这里要加D4呢?它的作用是啥呢?
等楼下补充咯……

您真幽默哈
8楼有说了，1N4148保证比较器迟滞电路的单向电流，二极管是不是就这作用?
还有我看迟滞比较器一般都是正反馈，此电路反馈到反相端。

老大，您真厉害。您说的一言不差。
只是二极管作用还是不明白，这个二极管是不是因为输出负反馈给了反相端，起到的一个单向导通作用?

学习了

第二级的中的D4并不是起到迟滞的作用，而是钳位的作用吧，R55和R56作为门限电压，二极管D4的导通电压假设是0.6V,假设R56是个无穷大的电阻，那U3-B的-端就是2.6V,那U3-B+端要大于2.6V才能翻转,当U3-B的输出为3.3V时（比2.6V大0.6~0.7V）,D4导通，U3-B就起到一个缓冲器的作用，如果U3-B的输出达不到3.3V，U3-B则作为一个比较器的作用，

你好，感谢你的回答。可是U3-B的输出到底多少呢?比如我把R55和R56确定下来，2.6V分压使得反相端电压为0.2V，那么当U3-B(+)同相端电压大于0.2V时，U3-B是比较器，输出是不是5V?还是说U3-B电压会被钳位到2.6+0.7V?

闭环比较，开了，又关，关了又开，逐渐逼近设定值，达到恒流效果
--------------------------------------------------------------------------------------------------------------
那输出有开关信号控制的?
那输出还是断断续续，时有时无的了?
