请教PMOS管开关电路
图片二电路，帮忙分析下这样接有没有问题?
当VIN给个5V电压的时候，三极管导通，请问PMOS管此时会导通吗?VOUT会输出5V吗?
1

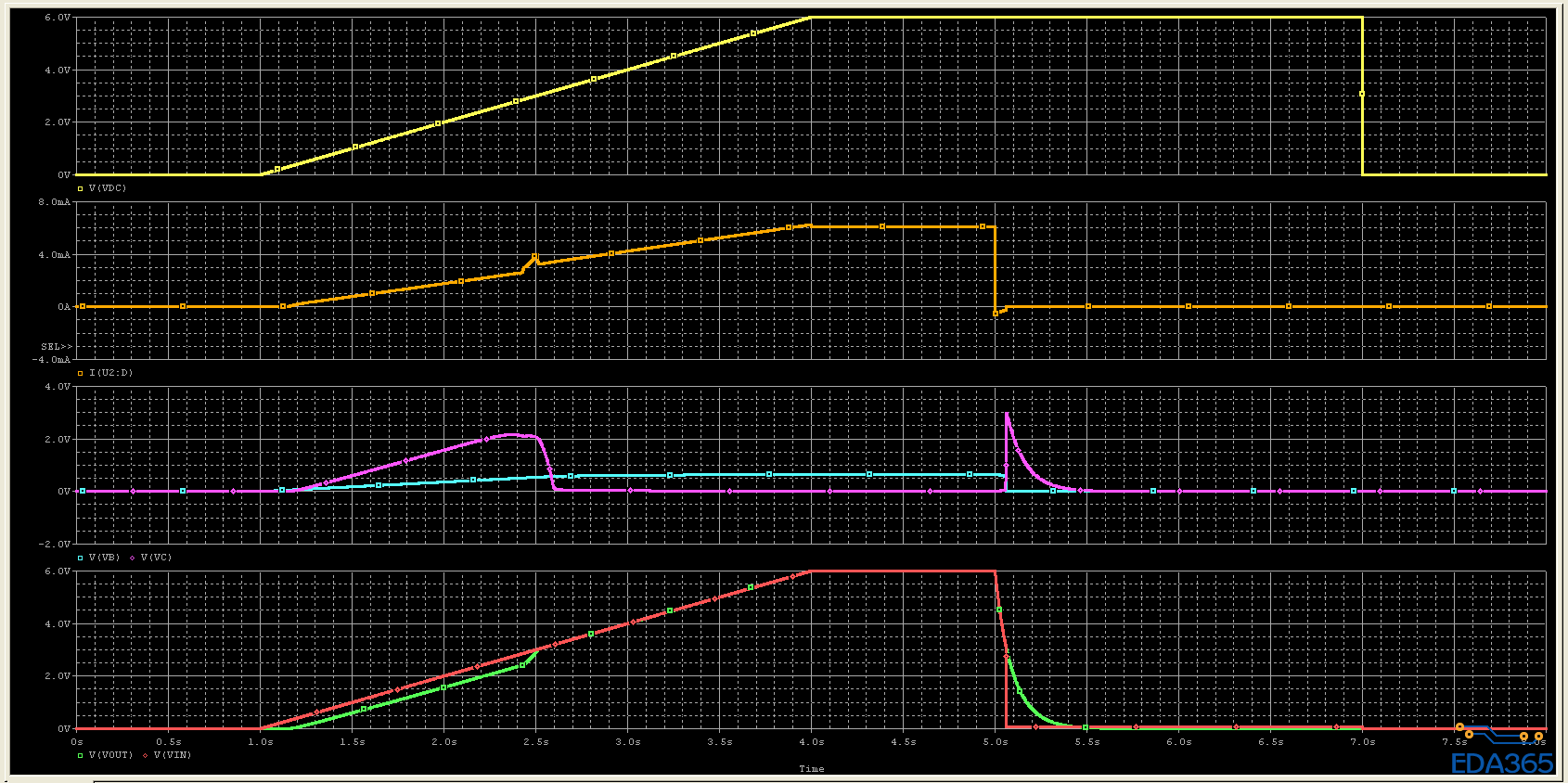

我的仿真資料如下方圖片
阅读权限: 9
阅读权限: 9
好处就是，VOUT如果有外部的电压过来不会反串到VIN。
例子有电池供电电路，5V的USB POWER SWITCH
D和S换了一个方向，分析是一样的，会导通，只不过不能关断。
图二电路这个是不需要关断。本人菜鸟，请问下，确定当VIN输入5V的时候，VOUT也有5V吗?
为什么D,S换了个方向也可以导通呢?
换来一个方向后，由于存在里面的那个二极管，电压通过此二极管到S端，后面就一样的分析了，VGS满足门限电压即可把MOS管打开。
多谢。接入电源后，VIN=5V，三极管导通，MOS管S极电位为零，可是G极电位怎么看，因为G极就是输出，这样VGS算满足条件吗?
你的图纸，应该是D是输入，S输出，G控制吧。
上电后，G=0,D输入5V后，由于里面二极管的缘故，S输出等于VD-VF(二极管压降)，之后，VGS满足了门限电压，所以打开了，5V就有输出了。
嗯嗯 非常感谢， 只是这样子接有什么好处呢?
为什么不用图一那种正常的接法呢?
你的图2可能导通不了，R60和R50的阻值应该反过来，虽然三极管是电流驱动，但偏置电压不合理，会影响开启的

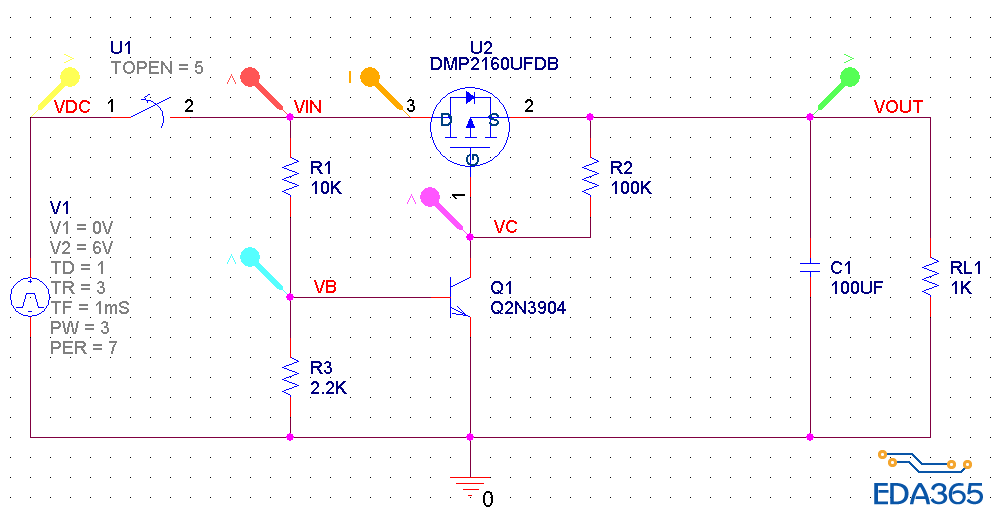

图2 原本電路設計應該是：
(1)R50 和 R60 作用是， 當 VIN 低於某電壓(大約3V)時候 Q7 應該關閉。
(2)Q7 的 D 和 S 反接是為了 VOUT 不要回灌 VIN。

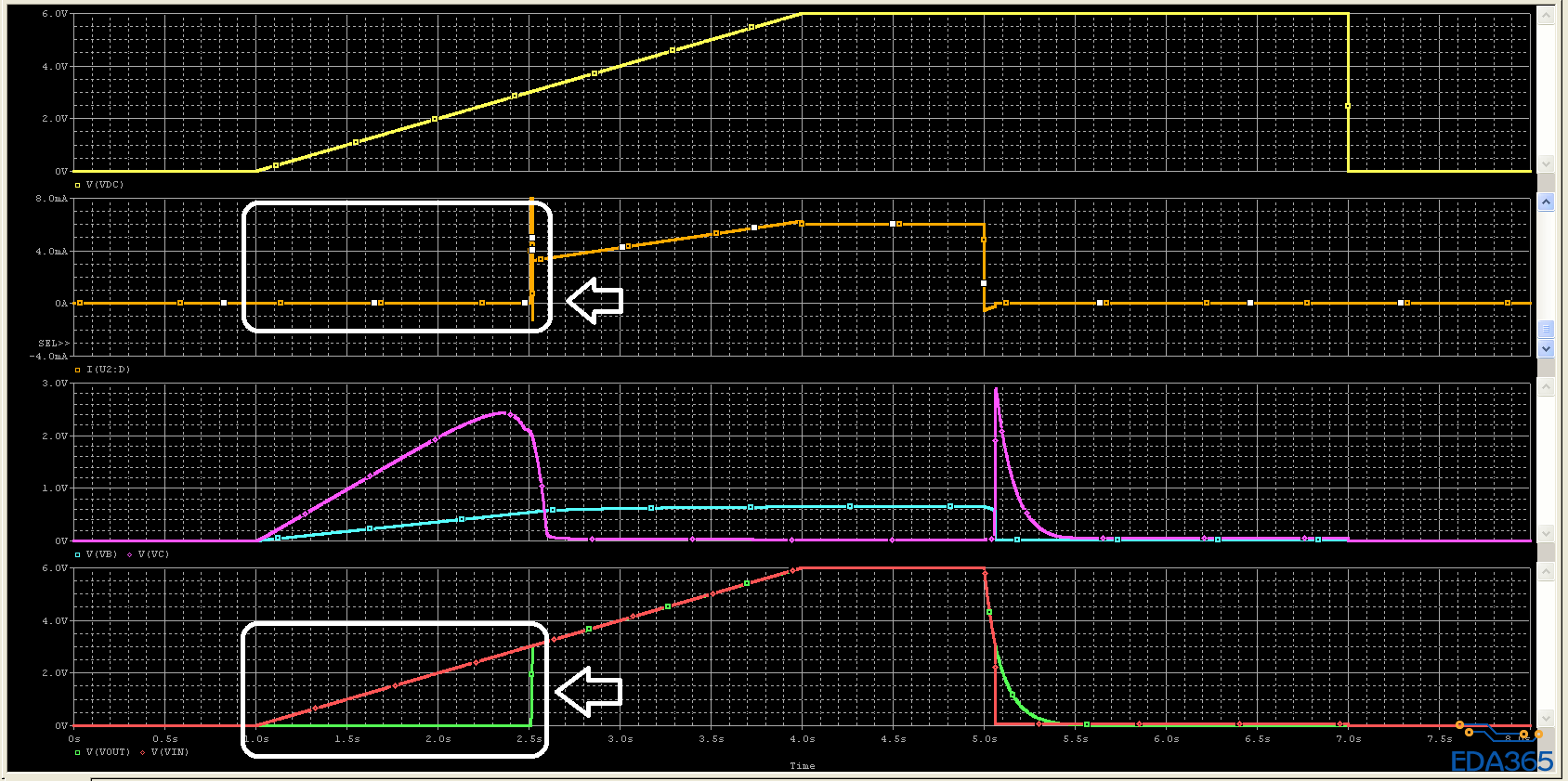

但是實際上仿真後，因為 Q7 的 D 和 S 反接，卻造成 R50，R60 的作用失效。
如果你有實際電路，應該去測量一下是不是小於3V，Q7 仍是輸出電壓。
如果真的有想要
(1) 當 VIN 低於某電壓(大約3V)時候 P MOS 應該關閉。
(2) 當 VIN沒有電壓的時候， VOUT 不要回灌 VIN。

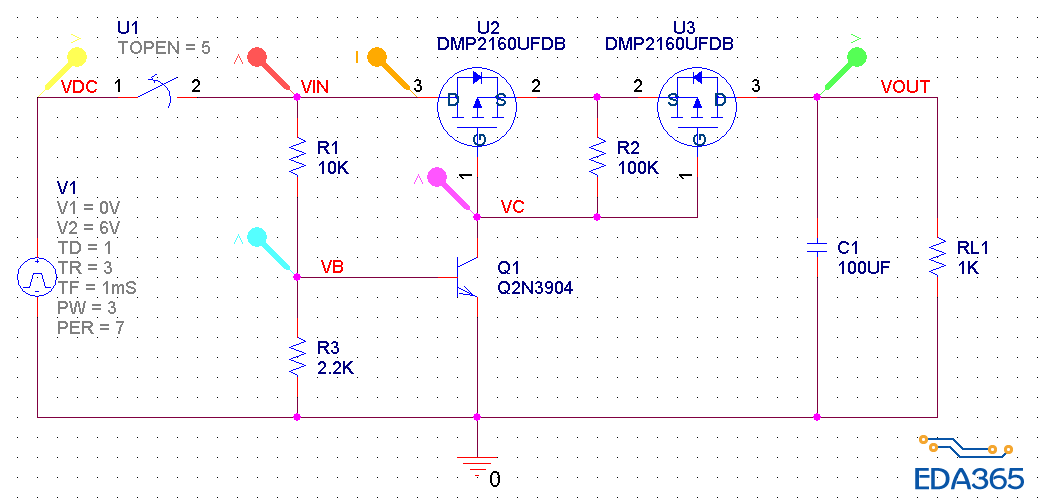

可以參考下面原理圖和仿真的結果。
阅读权限: 9
阅读权限: 9
感谢小编，这个电路是移动电源的输入端，想要的效果 大概就是小编说的那样。

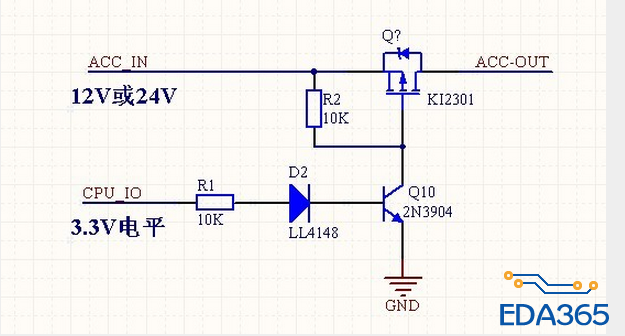

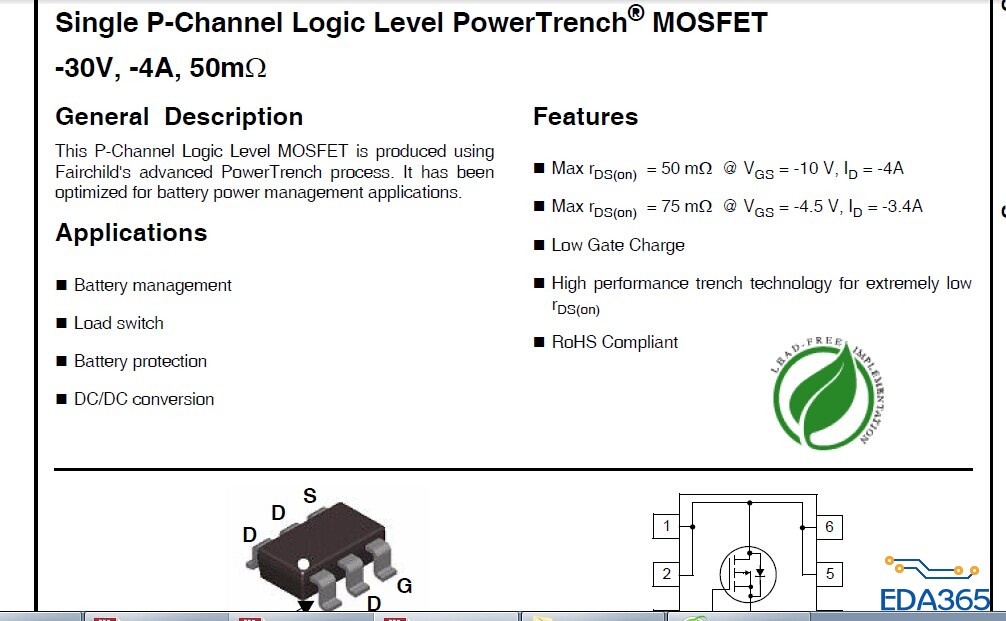

KI2301的Vsg压差要在8V以内，当Q10导通时，这时的Vsg=Vin远大于8V,Q?要烧毁，在Q10的C极和Q?的G极间应串一个电阻(大于20K)进行分压
小编，你用的什么仿真器?我用Multisim，但是不太会...
