阻容复位电路

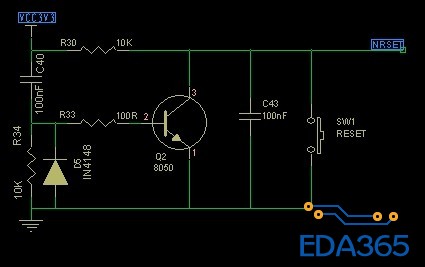

没怎么太懂这个，随便说两句。前面二极管，三极管什么的。应该是当3.3V刚开始启动的时候，电压应该是会有一个从0-3.3V变化的过程的，也许可能IN4148两端就有一个电压，三极管就导通了，所以RST一直为低电平。 但是当3.3V稳定以后，它应该就是一个相当平稳的直流电压，1N414两端也不会存在电压，三极管也不会导通。RST就为高电平了。SW的作用就不用说了。不过我觉得C43太小了点。一般都是R30+C43组成阻容复位就完事了。没有这么复杂。

上电瞬间 电容相当于短路，所以三极管基级才会有高电平，是为了上电瞬间复位一下而已

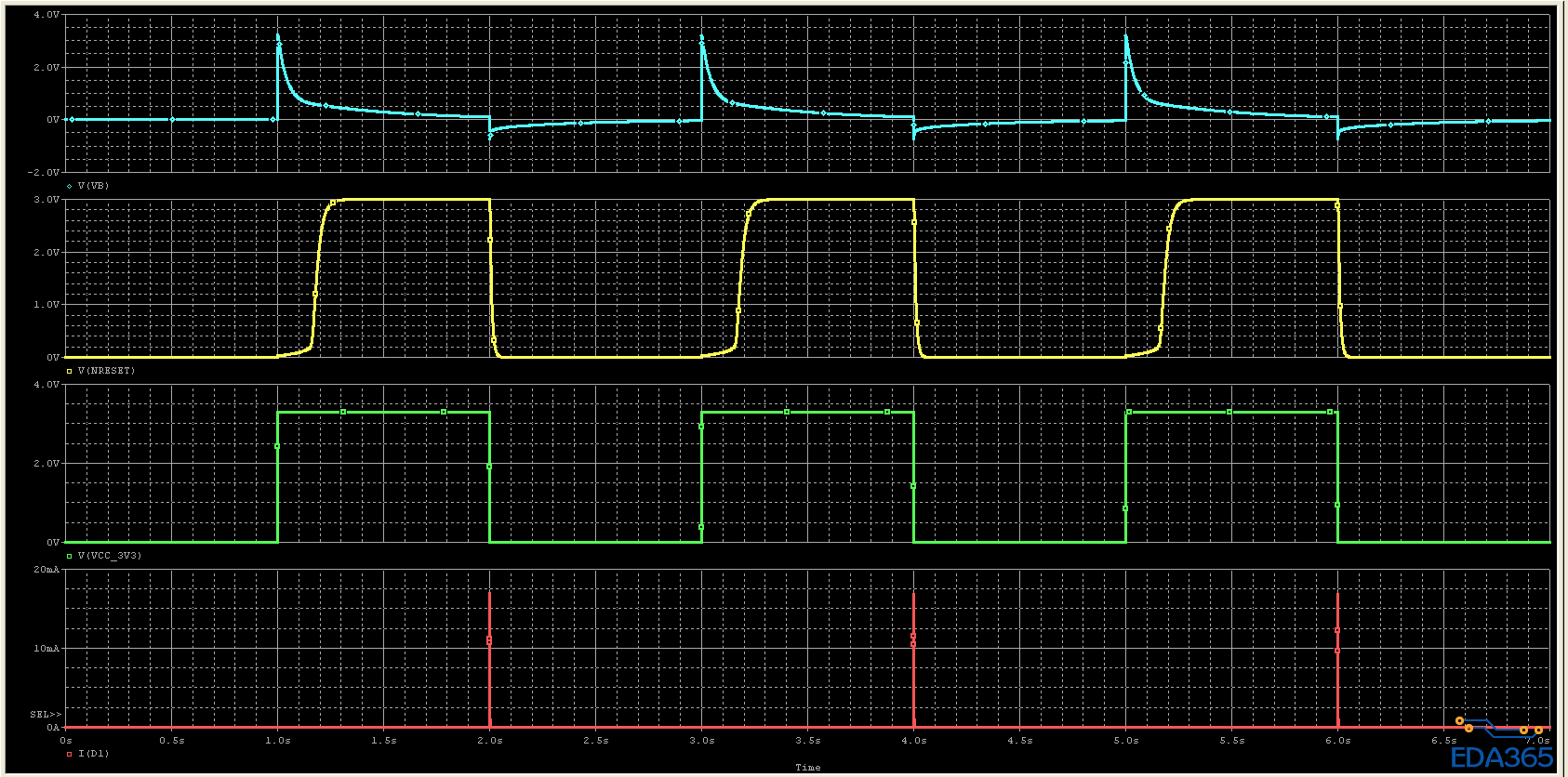

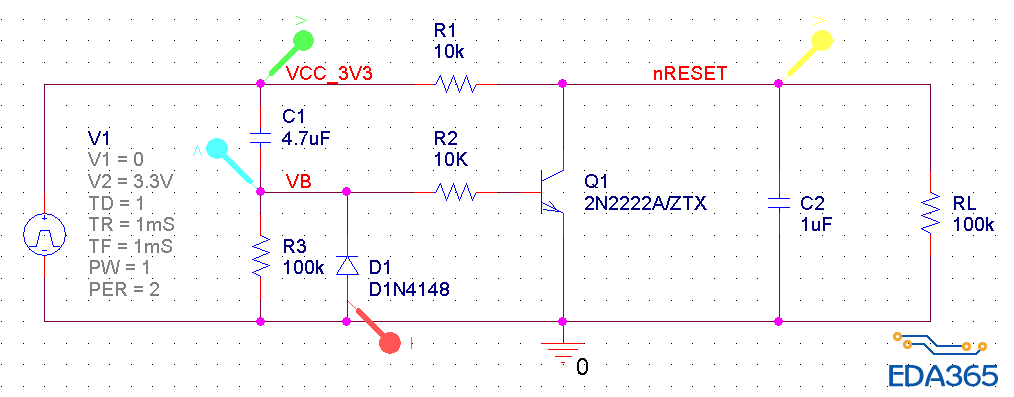

二張圖片，大家各自解釋。

能帮忙解释一下二极管脉冲电流怎么来的么，没想明白

當 V1 沒電的時候，C1 上的電壓會經過 V1、D1 放電，所以 D1 在 V1 關閉的時候會有脉冲电流。
總結： D1 是使 C1 的加速放電的路徑(或元件)。

那怎么看C1的放电回路呢?还有C2放电也要经过D1放电吗，为什么不是直接对地放电?三极管在断电瞬间应该是导通的?还请指点一下，

为什么还用阻容电路?现在的809/810也很便宜，而且很可靠又简单

我们这边直接是watchdog复位，只是有次别人问我高电平/低电平复位电路，我就顺便在网上看了一下，有些没看明白，就请教一下

请各位前辈帮忙指点一二，感激不尽

从你仿真的结果看,貌似Q1的瞬间导通在这里起了个延迟的作用,是实现软开关功能的吧.
