三极管参数选择

时间:10-02 整理:3721RD 点击:

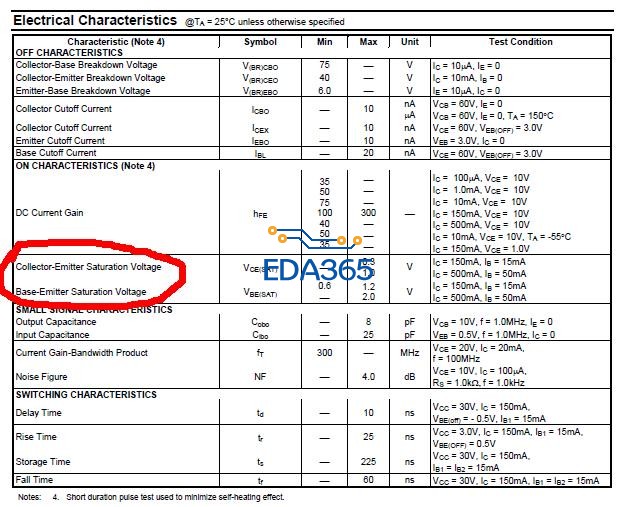

如下图1和2是三极管的参数在设计偏置电阻时,电压3.3V,电流iIc是按照图中那个来计算?

做为放大用?还是开关用?

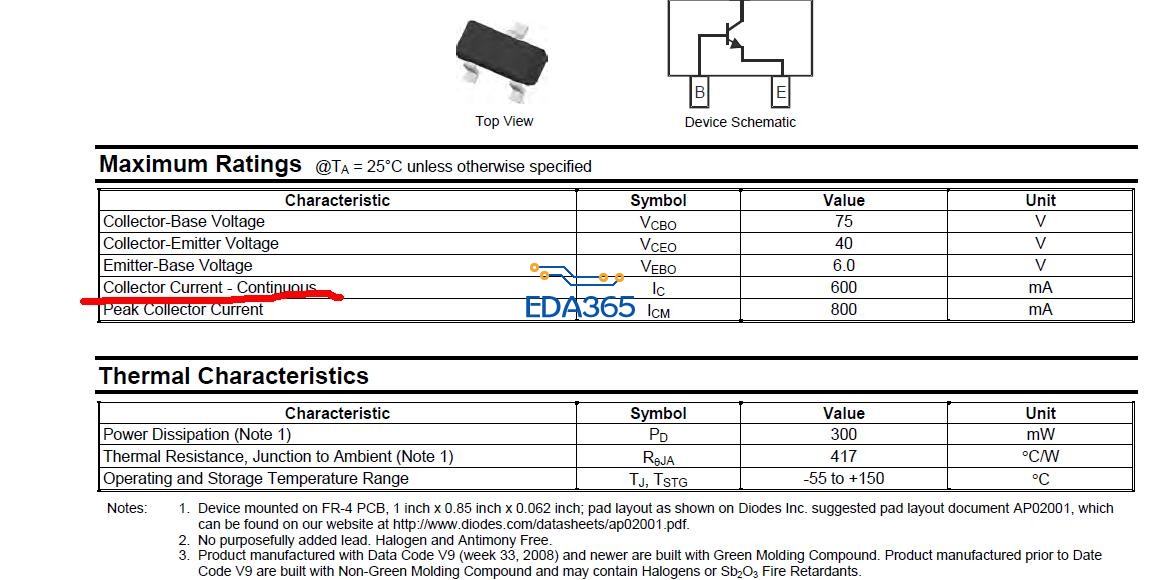

图1表示的是集电极最大的持续电流,超过此电流就会烧掉管子。
作为放大用的话,就看具体的要求偏置,内容比较多,不是一句两句说的完。
如果是开关用的话,就是看饱和电流,设置ib>(ic/hfe)

没有图片,图片用附件形式上传。

不好意思,漏掉了



问题是在这个规格书内怎么选择Ib,那行的参数为准

做开关电路用的

如图B按照10图进行偏置计算
已知VCC=3.3V Ic=150MA Ib=15ma Vce=0.3V Vbe=0.6V
1、Rc=(3.3-0.3)/150ma=20R
2、R1=(3.3-0.6)/(150-15)=18R
3.R2=0.6/15=40R
这样计算正确吗?



简单一点,不要搞的那么复杂。

还有简便算法吗?

可以指点一下吗

太简单了吗怎么没有人分享一下呢

hello ,小编,你需问什么问题,请说。

是三极管,开关电路的设计吗?你把你的要求说出来。

是三极管的开关电路,具体参数就是上面三极管的规格书,供电3.3V

你要做开关的话,一般就两个状态,截止和饱和,截止好说。
饱和的话,一般使得IB>IC/HFE(MIN),这样可以进入深度饱和。
