锂电池供电电路问题求指导，急啊

各位大神，小弟最近准备设计一个锂电池供电GPRS模块电路，使用外部usb电源给锂电池充电，充电同时板子正常工作。板子的单片机正常工作电压时3.0v。gprs模块的供电电压是3.4V-4.4V之间。
1.第一个图是之前工程师设计的，但是有个问题，当使用usb供电时候，系统会出现概率性复位。因为目前没有 板子，个人推测是因为：usb上电过程中先使mos断开，但电压又没能达到系统供电电压导致的突然断电，然后又上电，所以会复位。请各位大神分析是这个原因么?
2.第二个图是修改后的电路图，也是目前使用的，这样就解决了第一个原因，但是二极管有压降，没能有效利用锂电池电源，只能折中了，
3.麻烦各位大神，尤其狗小编现身，分享下这类供电设计?跪谢哈。设计主要要求电池供电能够防止反接，但是电池到后面的VOUT之间压降能够最小，最好保持0.1v左右，系统供电电流能够达到400MA（个人觉得只能用mos管了），usb电源上电过程中，后面的vout始终能够在3.3v以上，求大神支招

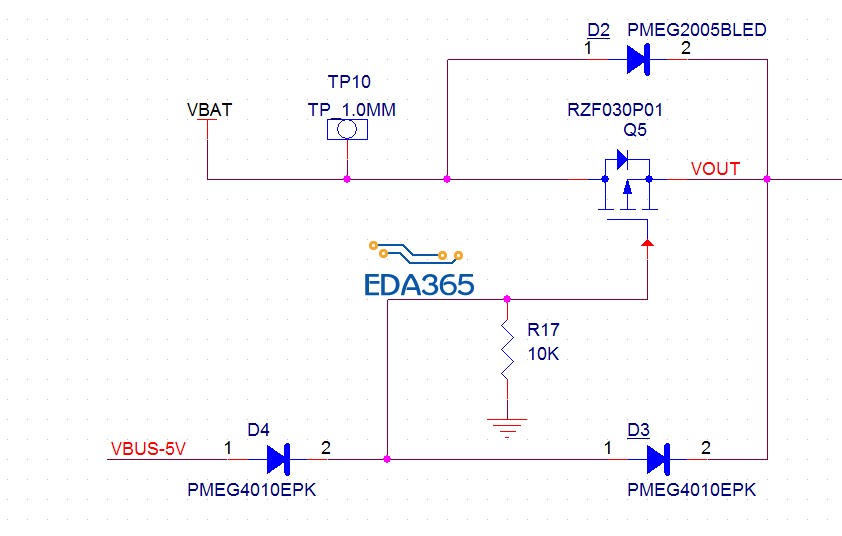

按照fallen前辈的指导修改的电路图，各位帮忙看看，刚有前辈说5v电源可能通过寄生二极管倒灌电池，这里Vout电压只能最高达到4V，电池断电保护电压3.4V，如果5V上电会给电池充电，这个mos管的体二极管的导通电压为0.5v，个人感觉好像问题不大，各位觉得呢?

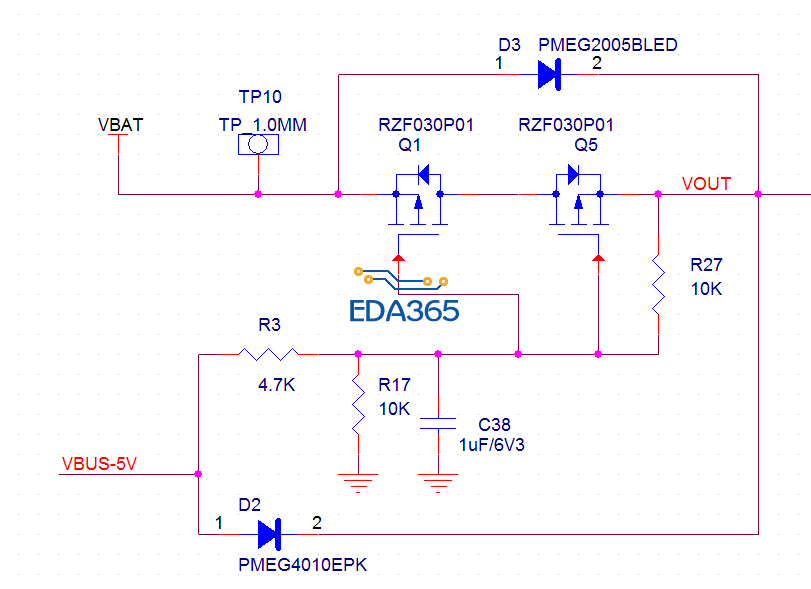

最后总结：谢谢各位的指点，衷心的！尤其是fallen前辈和另外一个提供电路图前辈（名字太长就不打了），！下面是最后自己整理的电路图，大家看看这样还有问题么?个人想法是：如果5V上电那么mos管截止，且电流不会倒灌；如果单独电池供电，首先Q1导通，然后电池通过二极管在Q5 S级产生VGS偏置，Q5导通，二极管D3截止，Q5由于正反馈会一直导通，这样分析对么?
最后修改电路图参考如下，经过前辈指点，还是觉得这样可靠点

总结电路图

最终修改电路图

尤其狗小编现身..
好吧，那就等小编先说吧。

同楼上

我是不会说可以用肖特基二极管的。

下面那张图就是肖特基二极管，但是压降和电流达不到标准，压降至少0.2v以上呢PS：我找了很久了，如果有符合要求的，求推荐

用第一个图纸，后端加电容

我也觉得这个可以解决，但是电容不知道要多大

你的单片机明明是3.0，供电最低明明有3.4，肖特基二极管无压力啊！你应该是用了LDO没有说吧?

在Q1上并联二极管，

另外在Q1的G级加个电容，使得5V完全上电后，再让Q1的截至。

总之方法好多的啊，

加电容是必须的，因为GPRS的最大电流要求2A，所以一定要加电容的，我一般是加两个220UF的电容

这个电池同时给gprs模块供电，这个模块的最低电压3.4v，其实达到3.4v就自动关机了，后面是有ldo，不过那个关系不大，单片机电源没问题的，下面那张图就是用的肖特基二极管，不过没有gprs模块。

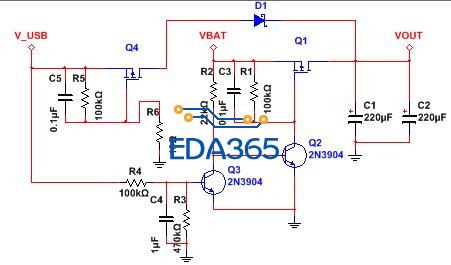

这个行吗?

你图一的USB5v  会经MOS的寄生二极管灌给电池的，有危险。
