双稳态基础电路分析

楼组你先把你的图片编辑一下，Q1,Q2,Q3都乱的。
而且，这个都是MOSFET，哪里来的集电极?

看半天看不懂 原来是Q1 Q2 Q3和图上不对应的。MOS管对应的中间那个脚叫栅极，不叫集电极

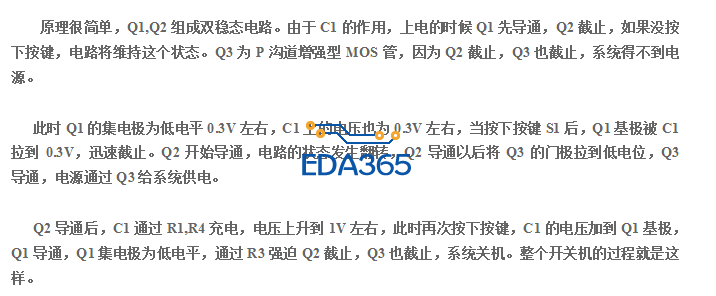

看那个电路，粘错图了，是不明白为什么两次电容可以充电的电压不一样。

很简单，
1 Q1导通的时候，集电极电压大概为0.2-0.3V的样子（饱和状态），那么通过R4给C1充电的电压也在0.2-0.3V。
2 Q2导通的时候，R3左的电压=Q2的VBE+VR3，大于0.7V，具体多少，被EDA365挡住了数字，无法计算。你可以通过分压来计算。
所以两次的充电电压不一样。

挡住的部分是200欧姆，感觉分压的话不够，是不是这个电阻太小了

恩，这个电阻需要加大一点，才能到1V
