大家看一下这个电路是如何工作的。
时间：10-02
整理：3721RD
点击：

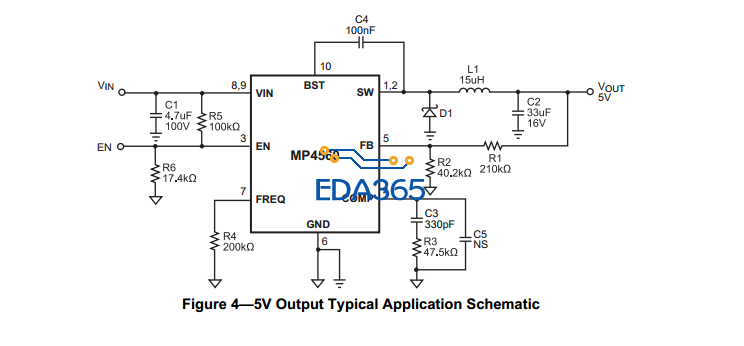

DC-DC DOWN电路，分析下外围的电阻电容有什么作用。谢谢
这问题问的
没什么用的
罚小编把MP4560的datasheet翻译一遍。
这问题问的，
估计是想问外围的器件是干啥用的
手册说得非常清楚，不需要讨论。
我也想问一下：C3,C4,C5,R3是起什么作用的
同问
这问题看来大多数人都没胃口。
呵呵呵呵呵呵呵呵
C4是boot电容，其他3个组成补偿电路
电源芯片内部开关管用的是NMOS，开关的时候就需要一个大于输入电压来控制，C4的作用就是提供这个电压；C3，C5,R3这个是反馈网络的频率补偿电路，增加电路稳定性，提高高频响应的，有兴趣可以深入研究下
