电子管机的功率放大电路疑惑？

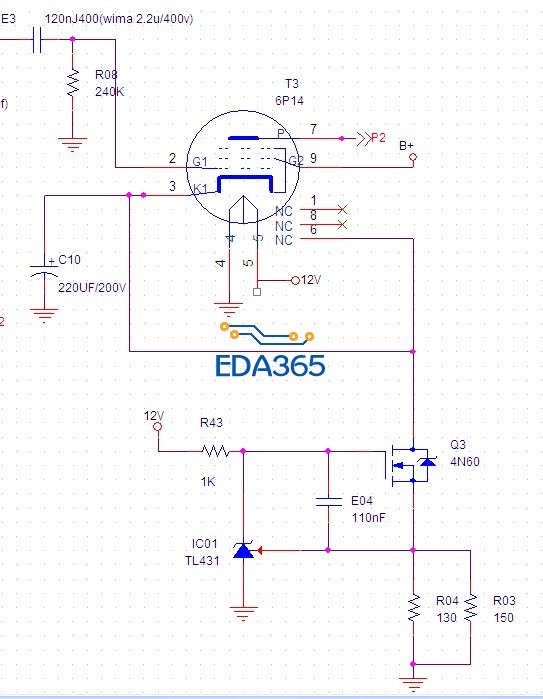

小弟刚解除电子管胆机，这部分是后端的功率放大级，
跪求高手指点下 4N60和TL431组成的恒流源是如何工作的，接到K级
实机测试 4N60的 G级电压大概在6点多V，D级电压也在6.多V，而S级电压在2.495V。

你需要明白TL431的特性与用法。
VREF=2.5V，也就是你量VS。
由于VS=2.5V是恒定的，那么除以电阻R04和R03的并联，就是恒流。

多谢，楼上回答
那MOS管 G级和D级的电压是如何求得的呢?

TL431是分流特性的元件，当VS<2.5V的，流过TL431的电流变小，那么流过1K电阻的电流也变小，VG就变大，使得MOSFET导通；反之则电流变大，那么流过1K电阻的电流也变大，VG就变小，使得MOSFET截止。稳态的时候VS=2.5V,VG=门限电压+2.5V
