求教:三极管做开关管的接法

时间:10-02 整理:3721RD 点击:

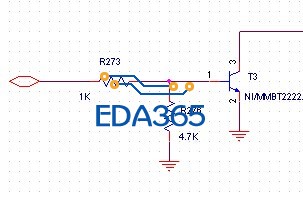

图片1和图片2都是华为一款产品当中的三极管作为开关管的设计,区别是基极下拉电阻的位置不同,一个是在基极限流电阻的前面而另一个是在基极电阻的后面,想问一下这两种接法哪种更好一些,以及接法好的原因,谢谢!

1


2


图2的接法可能是由于IO口在开机瞬间有一个高电平产生,接下拉电阻是可以滤掉瞬间产生的高电平,防止开机导通三极管。

哥们,通常偏置电路里,有必要预让基极电流10倍左右的电流流动,

所谓的基极电流,就是基极工作所需要的电流,

图1比较好,图2没有看懂。
图1的下拉电阻的作用 泄放电荷;与串联电阻分压,可以防止干扰;在开机不稳定的时候可以给三极管一个确定的电平。

那为啥图2不好呢?

有必要预让基极电流10倍左右的电流流动
这句话啥意思?

大部分时候效果是一样的。图1 基极到地的电阻的电流小些,在相同输入电压的情况下。

流进基极的电流也差一些。

图一是为了确保IO口低电平不稳定以至于三极管不正常通断吧

图2没有发现他的好处在哪里,而且这样接的也少,很少见。

楼上兄弟,想知道为啥开机不稳定时候可以给一个确定电平?

因为基极被下拉了

12楼已经回答了你的问题了

到底有什么区别,望高手详细解答下

前来学习 不懂的太多了
