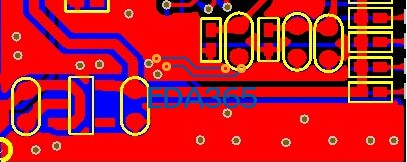

在很多高速板子上发现有好多感觉没什么用的通孔，只画过普通的双层板，请大神高速我一下那些孔的作用
你说的是GND的通孔吗?
如果是的话，有以下几点作用。
1 连接上下两层，单纯看这点，可以不用打太多。
2 散热，多打GND过孔可以充分连接上下两层，提高热量了的流通。
3 每个过孔都有寄生的电容和电感，在高速信号的两侧多打孔，是为了降低这两个寄生参数。另外在每个滤波的电容GND处也是必须打一个过孔的。
非常感谢
