电源fb取电来自哪里 是负载端还是就近取电 layout注意事项是什么

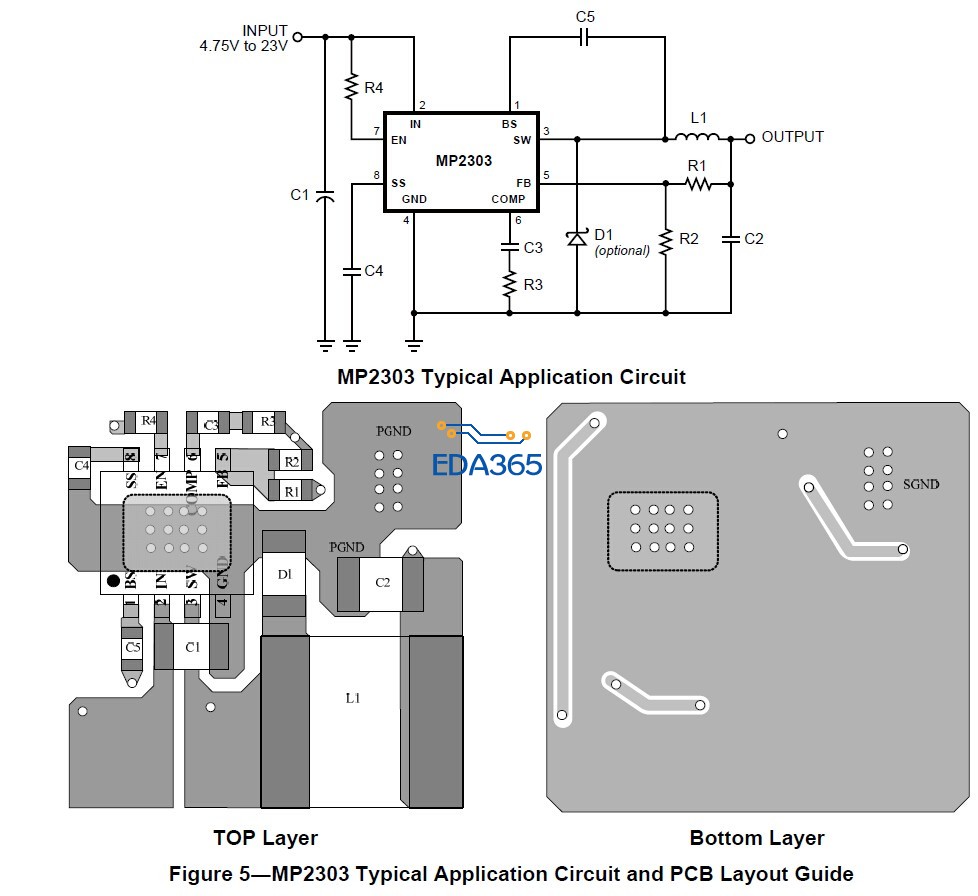

楼上的是规格书给的参考布局，可以用来参考一下
但是，个人觉得并不太好
SW从C1中间穿过，此处必须用0805以上的封装，如果是0603以下的，将无法穿过。

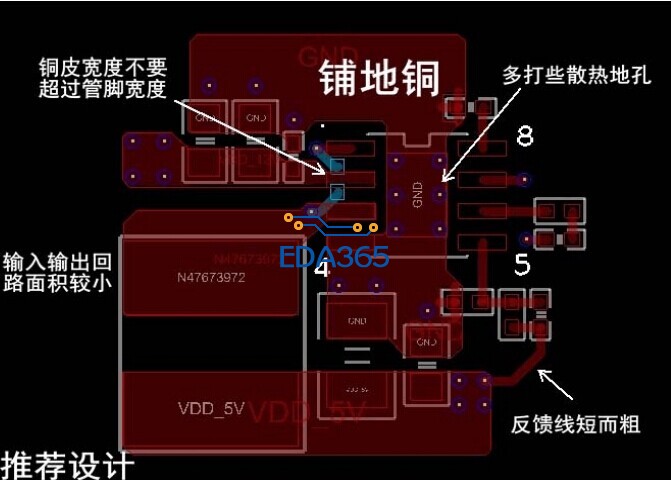

这副图片---取自网络，感觉layout比较好。
DC-DC电源输出的电容端，并且layout要保证远离干扰。
参考图片很好的DC/DC布局
DC/DC
参考图片很好的DC/DC布局, 实际上参考给的不一定是最好的
你只要遵守电源LAYOUT基本原则 实际效果不会差很多
DC-DC还好吧，一般布局即可。AC-DC这个倒真是要仔细推敲！
