请教一下电源部份的问题~

请教一个问题

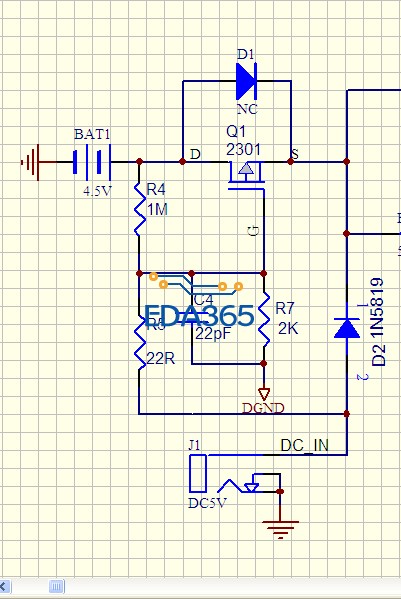

如图片两个电源,一个是DC 5V的,一个是干电池4.5V.现在做安规认证,短路Q1的S和D极时,DC电源会对有电流流向干电池(这样安规是不允许的).请教一下谁有做过类似的产品安规认证,这部份电路要怎么做呢

为什么要短路D S 呢?

p-ch的MOSFET反向电流比较大，建议用肖特基二极管，也就是D1装上，Q1不装，虽然没有防止接反的电路，但可以保证你过安规。（或者重新选个好一点的场效应管）

可能是经过R4,R5过去的
可DEL

樓主應該是想利用 DC Jack 插入後的 5V 電源，斷開電池供電路徑。
猜測電池應該是不可充電的一次電池（Primary Battery），所以不能有逆電流充電的現象，以防止電池發生爆炸。
其實，DC Jack GND 端有兩個接點，DC Jack 插入後會被分開，可利用這個特性來設計一個開關，取代掉 R4 和 R5 的迴路。
胖的奶奶（Part99）的建議也是一種作法，但我猜樓主是耽心二極管的壓降太大。

电池一般不会经过二极管再去供电，压降确实太大了，在这个线路中R4完全可以去掉啊！

实验室认证的时候,安规工程师提出来,假设这个MOS短路之后,DC电源会有电流流向电池,由于是干电池,有爆炸及燃烧的危险.所以不能用这个电路.需要用另外的电路来做,所以上来这里请教各位了

是认证公司的工程师提出来的,假设D S处于短路,就会发生危险

按这个假设的话，那谁也没有办法了，其实你可以把R4去掉！

大法师发誓

schottky diode压降在0.5v以下，如果是低电流（1A<），可以在0.2v以下。

嗯，超级狗的方法靠谱！

按照安规工程师的说法，加任何一个上去，都假设短路，那就是无解。

恩，这是个好办法……
搞安规的思路一直不太理解，按他们的想法，要是DC JACK也失效了岂不是一样完蛋
