电机尖峰干扰

电机是220VAC电机，通过继电器来控制电机的转动与停止。
出现的问题是当电机启动瞬间，CPU电源会有一个尖峰干扰，如何消除这个干扰，请大神们赐教。
电机控制结构为：
5V CPU通过光耦隔离控制12V继电器开关，打动控制电机的作用。
CPU地与继电器的地通过磁珠隔离。
5V供电加SMBJ5.0CA。

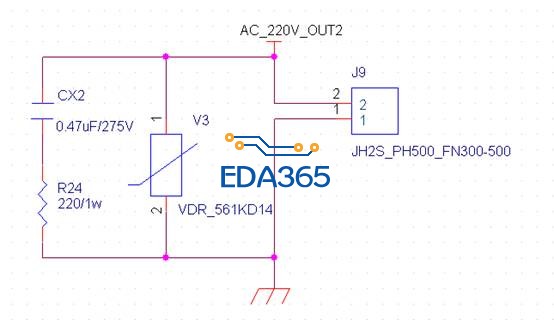

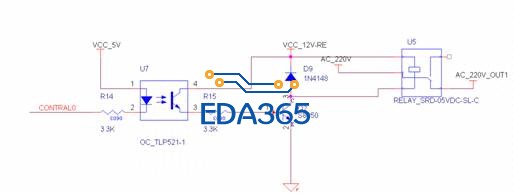

电机控制与保护电路如图。

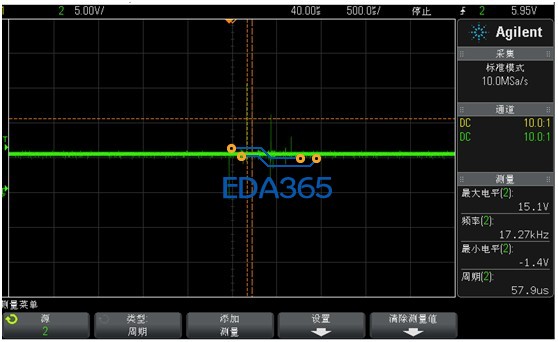

测试5V电源有如图尖峰，这个尖峰如何消除? 对电路是否有影响? 如何查看SMBJ5.0CA是否工作?

保护

隔离

尖峰

电机加二机管泄放回路

做好5v电源，你的vpp达到15v，当然有影响。

能否说下原因?谢谢！

做好5V电源?     怎么做?   加个TVS管没起作用不是?

单片机的地接个 Y1/Y2安规电容到 地线上。

如果只是电机启动时才有干扰脉冲，以下是木木猜测：
首先，CPU的5V与12V是共地。
因为12V接到继电器，继电器输出触点在闭合瞬间，产生电弧，形成强干扰源，通过12V干扰到系统地。对于交流，电源相当于导线。
如果要消除，应从源头来解决。继电器触点加灭弧电路。
另外，你电机多大功率?你电机的吸收压敏电阻可以用270V的，为嘛用560V的?之前做过几KW的电机，阻容吸收貌似用的是224/630V，2K/3W，具体记不清了，回头查下以前的电路再来补充。

非常感谢
继电器的12V地与CPU电路的地是通过磁珠隔离的

问题解决了么?怎么解决的?

还没完全解决，加了那些电路只是改善，没完全消除。
另外，你说的灭弧电路是哪种? 方便提供下不?

不能用磁珠隔地，用安规电容连接两个地

那这两个地不是完全分开了? 还是说参考平面还是一样的?

隔离的间距是否足够，还有PCB走线是12V的电路是否有走线进入5V区域

功率地必须要与系统地单点连接或是完全隔离

有单点接地
怎么进行完全隔离?
我的电源系统是220VAC——变压器+整流桥——12V（继电器）——芯片（5V CPU）
