MAX3232功耗

好啦！我知道你還要再問下一個。
V_CC Supply Current without Load
邏輯電路的工作耗電，會和你接的負載大小、使用的管腳數目和工作頻率有關。所以芯片資料很難告訴你確切的功耗，因為他們不知道你會拿去接什麼樣的 IC 和做什麼樣的應用。
無負載下的芯片工耗提供一個客觀的數據，就是都不接任何東西下的功耗。這等同於芯片內部邏輯電路的基本功耗，只要你給電就會耗這麼多，不管芯片外面有沒有接東西。在電源芯片有人稱為靜態電流（Qiescent Current）。

逸散功耗（Power Dissipation）指的是芯片封裝（IC Packing）所能承受的功耗，不是芯片電路產生的功耗（一般稱為 Power Consumption）。

嗯，输出短路电流怎么理解?

就是輸出短路的電流！

有些芯片的設計很聰明，I/O 內部有限流（Current Limit）保護，萬一輸出不小心短路到地（GND）也不會燒毀。
這個數據只是告訴你輸出管腳有限流（Current Limit），萬一發生短路它不會一直無限制的抽電流，導致芯片或整個系統燒起來。
The short-circuit current withstand capability is a measure of the short circuit current a device can tolerate without being damaged when a fault occurs on the output of the device.

学习了。

Power Dissipation与热阻，结温，环境温度有关系
电路产生的功耗和工作环境，工作频率，负载等有关系
这两个似乎没什么太大的关联?

狗狗小编出现，哈哈

这样的话，如何才能估算出芯片的最大功耗呢?手册中似乎没有提到

之前提過，芯片商並不知道你會拿去做甚麼應用，所以他們很難提供你實際使用的功耗數據，多半只能提供參考測試數據，要精確數據的話一般就系統實測了。
用估算的方式，怕死的人可能就用最大功耗（Maximum Power Consumption）估算，這是最安全的做法，但也可能高估很多。
敢的話就用標準（Typical）值加總後再多個 20%，反正系統設計也不會把電源做到剛剛好，都會留點餘額。

好多芯片的datasheet中倒是都会有Typical/Maximum Power Consumption，有利于设计者对于芯片功耗的估算。但是像max3232手册中就没有提到Power Consumption...

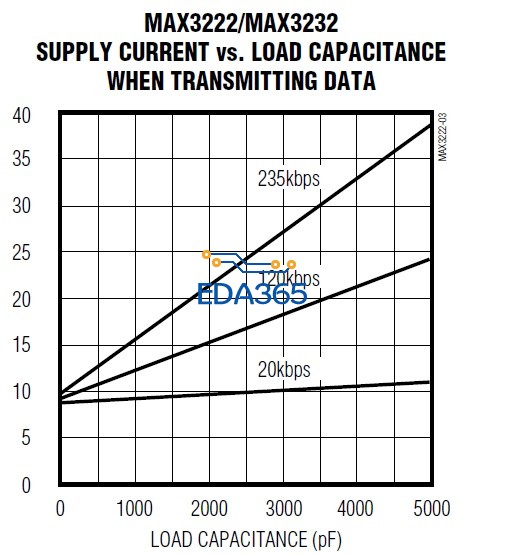

不要只看文字敘述，圖也要看一下！
