哪位能帮忙仿真一下吗

orcad中没有lm386,仿真不好做

沒有實際的仿真圖，不知道是不是有劃錯原理圖還是接錯線?

我按图示接出来的波形怎么成方波了，是什么原因?

沒有你畫的圖，沒有仿真文件，誰知道錯誤發生在那兒?  更不知道你是用何種仿真軟件?

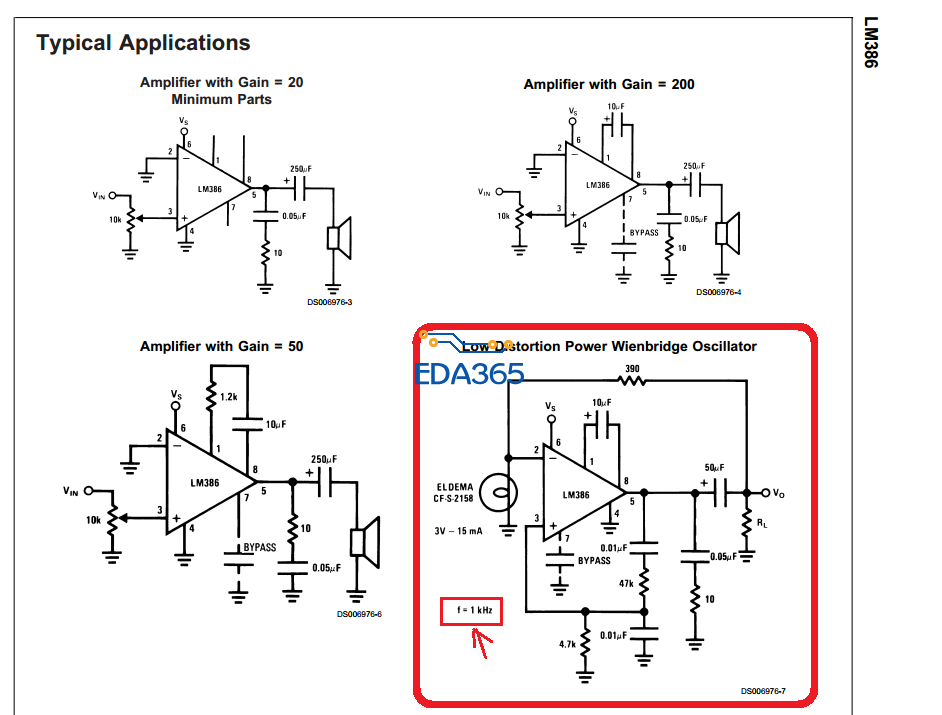

查看了 LM386 DATASHEET 裡面有一個 Low Distortion Power Wienbridge Oscillator 原理圖，裡面說了是 1KHZ 輸出。
而你的電路圖是有問題的：

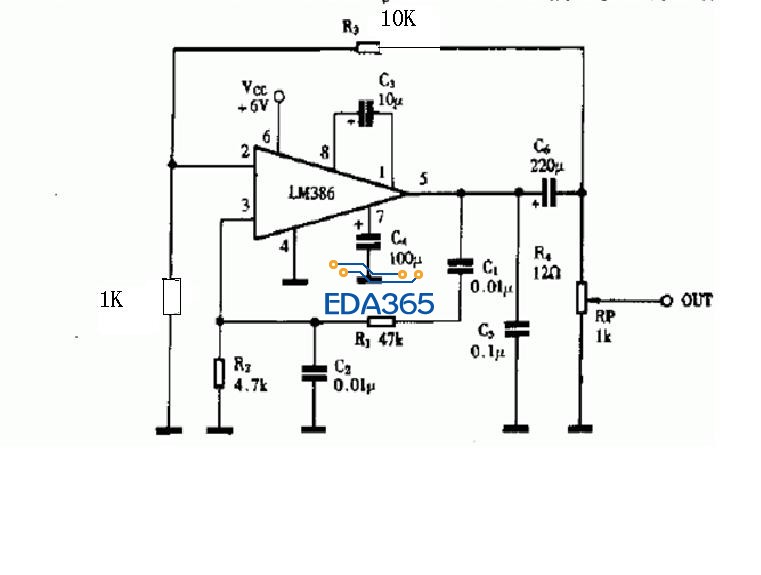

(1)有標示 R4 12歐姆，但沒看見符號。
(2)R3 的 10K 和 不知編號的 1K 是怎麼來的? 也沒交代清楚。
(3)搜索了網絡上的資料，根本也沒有這樣的電阻值。反倒是在 1K 位置上很多是用H表示。
如果只要25KHz正弦波輸出，應該還有很多種電路可以選擇，不必一定要用這樣的電路。
不知道你為什麼一定 25KHz 正弦波輸出? 已經不在人耳可聽見範圍了，如果是要作驅蚊器或驅鼠器，用方波也是可以的，反正是噪音用來驅趕動物的。
